[Router] GRE over IPSEC VPN



GRE over IPSec config.txt

0.00MB

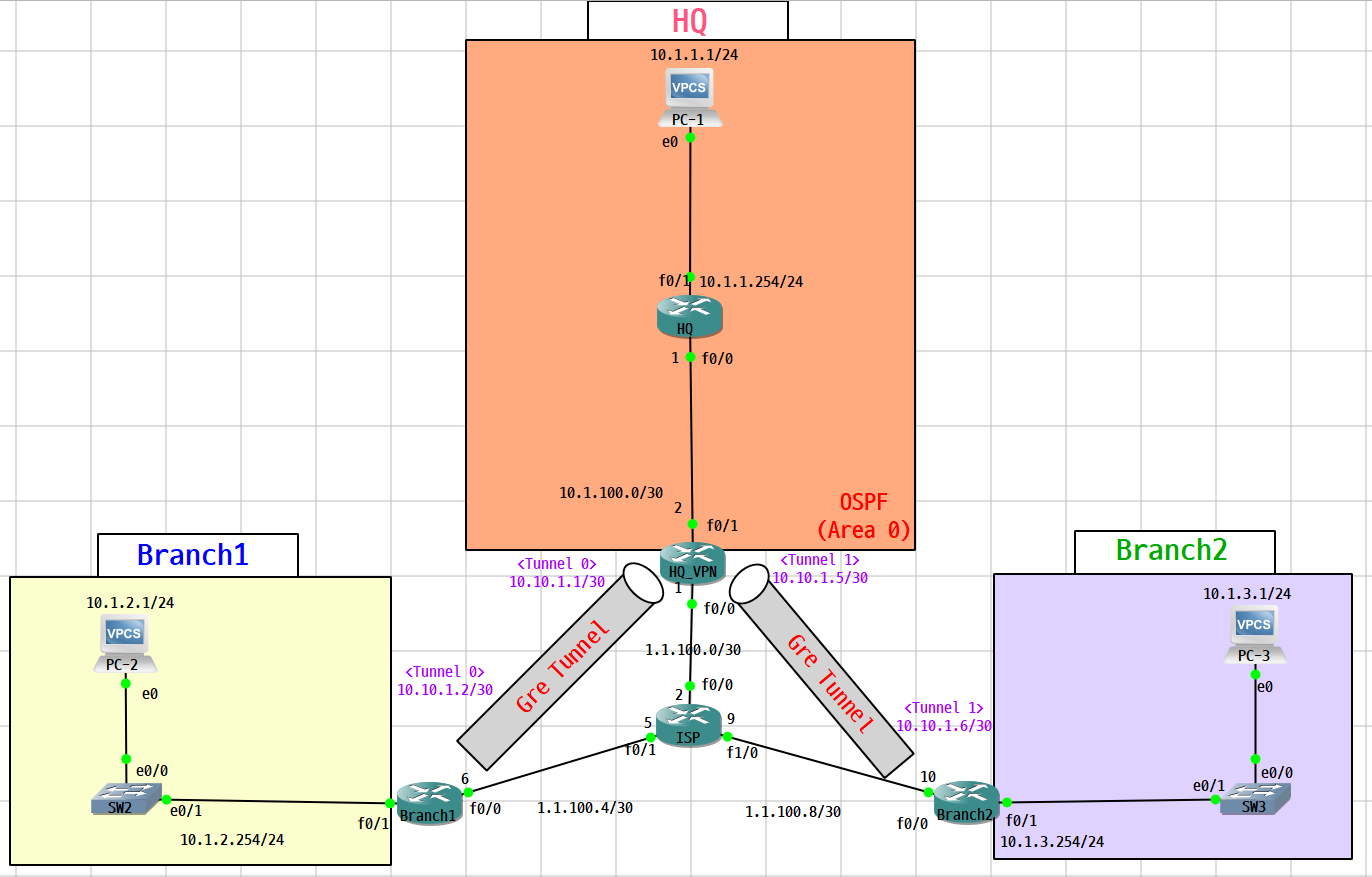

GRE 터널과 IPSEC VPN을 같이 구성할 경우 Direct Encapsulation IPSec가 다르게 Dynamic Routing Protocol을 사용할 수 있게 된다.

VPN 이중화 구성이 훨씬 간단해지고, 보호 대상 트래픽 지정도 기존 방식보다 간단하게 처리할 수 있다.

명령어는 Direct Encapsulation IPSec과 거의 동일하다.

보호대상 트래픽 지정시 GRE Tunnel을 통과하는 패킷으로 정의해야 한다.





HQ_VPN Router IPSec 설정



crypto isakmp policy 1

   isakmp 정책 설정

crypto isakmp key ictsec123 address 1.1.100.6

   key 설정 및 실제 VPN 장비(Branch1 Router) IP등록

permit gre host 1.1.100.1 host 1.1.100.6

   다른 PC로 전송될 때 IP패킷이 아닌 gre 패킷이 이동하므로 패킷 형태를 gre로 설정한다.

   출발지를 터널 출발 IP 목적지를 터널 도착 IP로 설정한다.

<HQ_VPN> conf t crypto isakmp policy 1  authentication pre-share  encryption aes  group 2 ! crypto isakmp key ictsec123 address 1.1.100.6 crypto isakmp key ictsec123 address 1.1.100.10   access-list extended HQ->Branch1  permit gre host 1.1.100.1 host 1.1.100.6 ! access-list extended HQ->Branch2  permit gre host 1.1.100.1 host 1.1.100.10 ! crypto ipsec transform-set ICTSEC_VPN esp-aes esp-sha-hmac  mode tunnel ! crypto map HQ_VPN 1 ipsec-isakmp  match address HQ->Branch1  set transform-set ICTSEC_VPN  set peer 1.1.100.6 ! crypto map HQ_VPN 2 ipsec-isakmp  match address HQ->Branch2  set transform-set ICTSEC_VPN  set peer 1.1.100.10 ! int fa 0/0  crypto map HQ_VPN !





Branch 1 Router IPSec 설정



<Branch1>   conf t crypto isakmp policy 1  authentication pre-share  encryption aes  group 2 ! crypto isakmp key ictsec123 address 1.1.100.1 ip access-list extended Branch->HQ  permit gre host 1.1.100.6 host 1.1.100.1 ! crypto ipsec transform-set ICTSEC_VPN esp-aes esp-sha-hmac crypto map Branch_VPN 1 ipsec-isakmp   match address Branch->HQ  set transform-set ICTSEC_VPN  set peer 1.1.100.1 ! int fa 0/0  crypto map Branch_VPN !



Branch 2 Router IPSec 설정



<Branch2> conf t crypto isakmp policy 1  authentication pre-share  encryption aes  group 2 ! crypto isakmp key ictsec123 address 1.1.100.1 ip access-list extended Branch->HQ  permit gre host 1.1.100.10 host 1.1.100.1 ! crypto ipsec transform-set ICTSEC_VPN esp-aes esp-sha-hmac crypto map Branch_VPN 1 ipsec-isakmp   match address Branch->HQ  set transform-set ICTSEC_VPN  set peer 1.1.100.1 ! int fa 0/0  crypto map Branch_VPN !



-  현재 IPSec을 터널 모드로 구성했기 때문에 총 3개의 IPv4 헤더가 사용되고 있다.



[IP Sec IP헤더] + [ESP] + [Gre IP헤더] + [Gre] + [원본 IP헤더]+[Data]



-   IP Sec IP헤더와 Gre IP헤더는 동일한 Source-IP / Destination-IP를 사용하고 있기 때문에 IPSec을 Tunnel 모드가 아닌 Transport모드로 변경할 경우 다음과 같이 IP헤더 하나를 줄이는 것이 가능하다.





show crypto ipsec transform-set



-   총 Paket의 크기는 182byte이다.





-   IPSec VPN Peer가 활성화되어 있는 상태에서 IPSec 관련 설정을 변경하여도 현재 활성화되어 있는 VPN Session에는 바로 적용되지 않는다.

-   VPN Session을 초기화 하여 새롭게 협상과정을 진행해야만 새롭게 변경된 내용이 적용될 수 있다.



<HQ_VPN/Branch1/Branch2> conf t crypto ipsec transform-set ICTSEC_VPN esp-aes esp-sha-hmac  mode transport !   <HQ_VPN> clear crypto session remote 1.1.100.6 clear crypto session remote 1.1.100.10



show crypto ipsec transform-set





-   Packet 크기가 182byte에서 166byte로 줄어든것을 확인할 수 있다.
