[Window Server] CA (Certification Authority) 서버 설치 및 구현, 확인

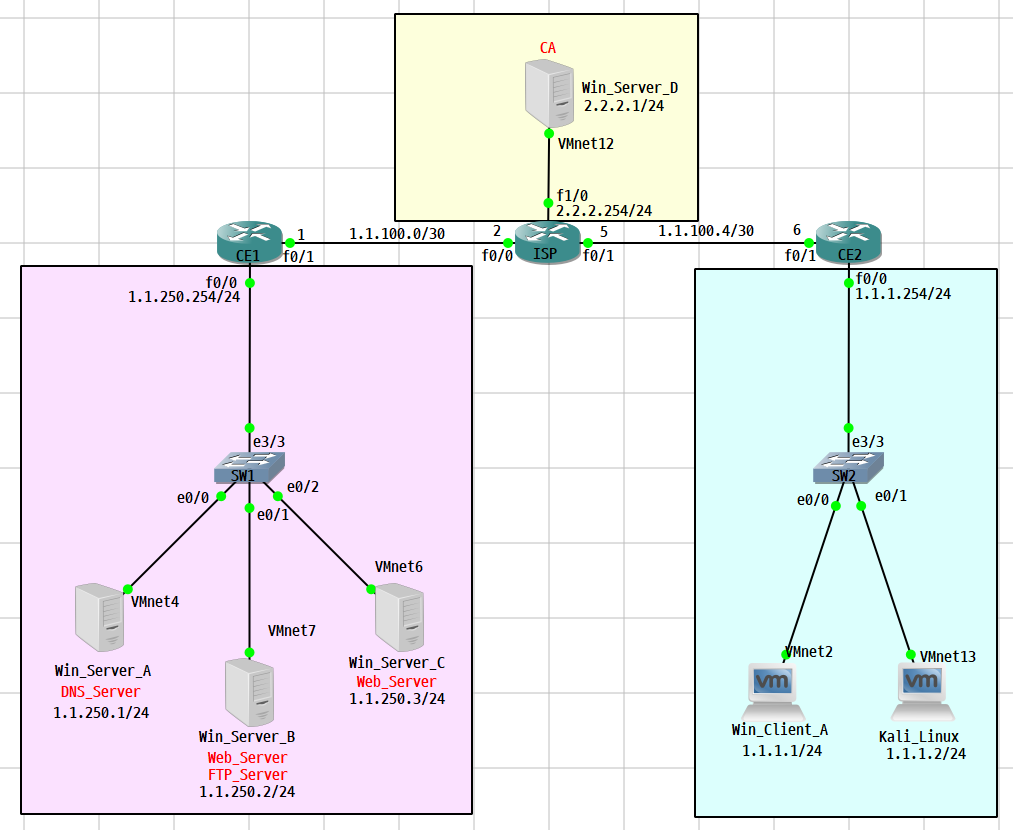

네트워크 구성

CA 구성 LAB 설정.txt

0.00MB

Attacker(Kali Linux)에서 Victim(Win_Client_A)에게 ARP Spoofing Attack

-   Attacker PC에서 ARP Spoofing을 통해서 Victim이 FTP, Web서버에 접속할 때 패킷을 확인할 수 있다.



1. 외부로 나가는 패킷 스푸핑

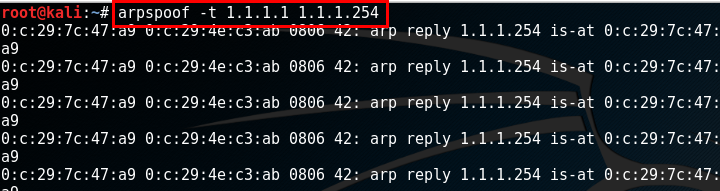

-    arpspoof -t 1.1.1.1 1.1.1.254 명령어를 Victim에서 외부로 나가는 패킷 스푸핑





2. 중계 처리

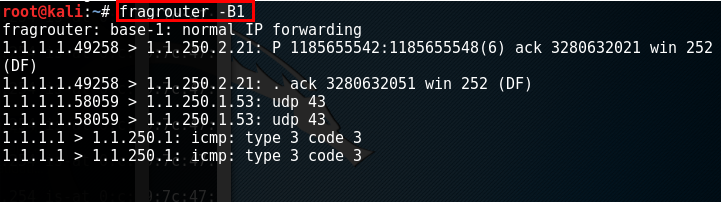

-   fragrouter -B1 명령어를 통해 패킷 중계 처리 수행





3. 응답 패킷 스푸핑

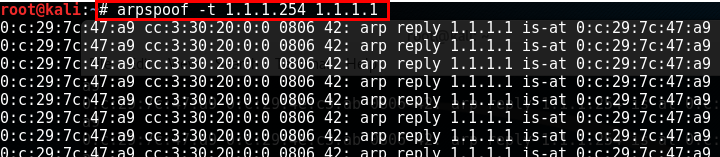

-    arpspoof -t 1.1.1.254 1.1.1.1 명령어를 통해 외부에서 Victim으로 들어오는 패킷 스푸핑





4. 스푸핑 결과 확인

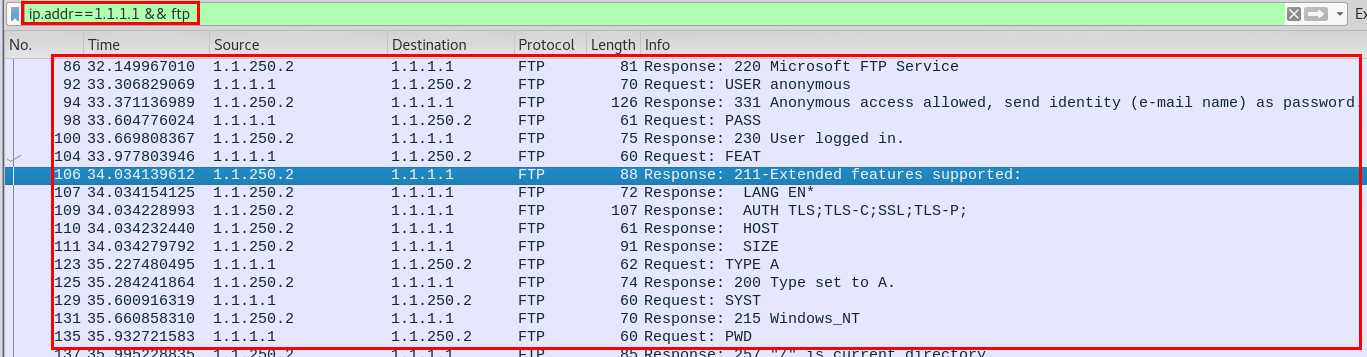

-   Victim에서 FTP 접속 패킷을 확인하면 정보들을 확인할 수 있다.





-   Victim이 Web서버로 접근할 경우 이동 패킷과 쿠키값을 확인할 수 있다.



CA 서버 설치

-   위와같은 스푸핑 공격을 예방하기 위해 인증서로 관리하여 TLS 통신을 하려고 한다.

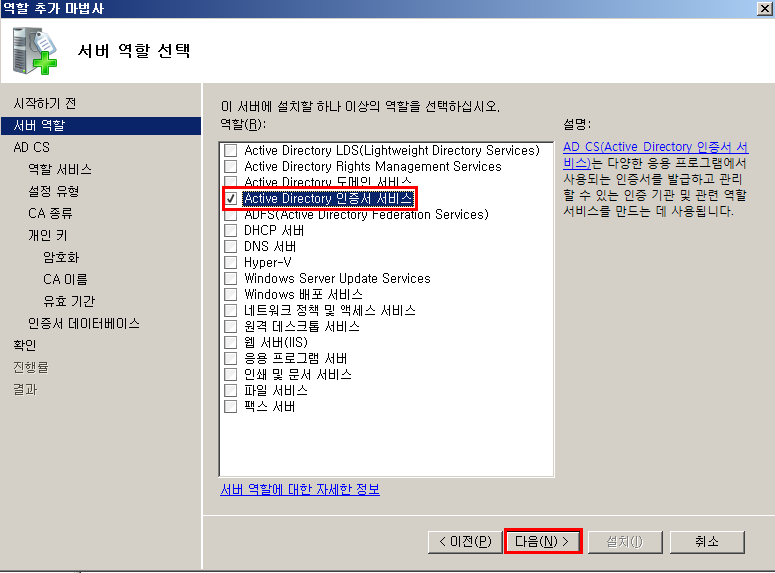

1. 서버 역할 선택



-   Active Direcrtory 인증서 서비스(CA 서비스)를 체크 후 다음 버튼을 클릭한다.





2.  AD CS 설치 시 기본 설정



-   인증서 서비스 역할을 확인한 뒤 다음 버튼을 클릭한다.

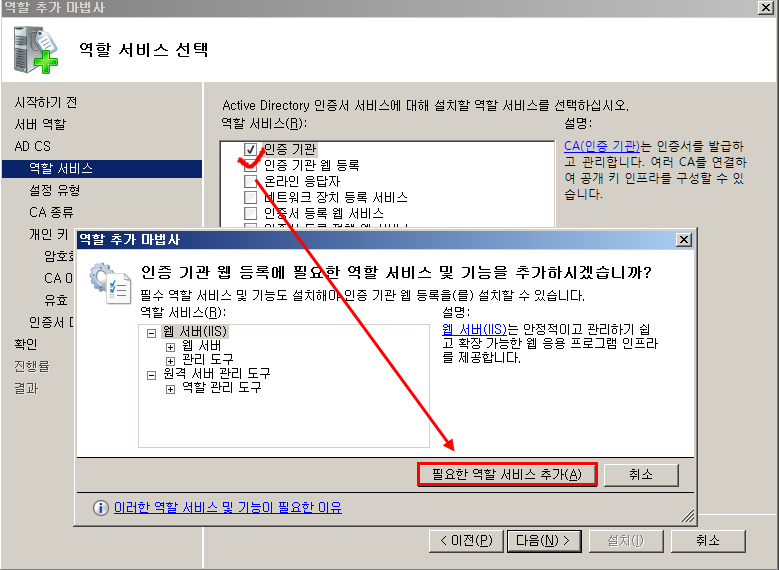

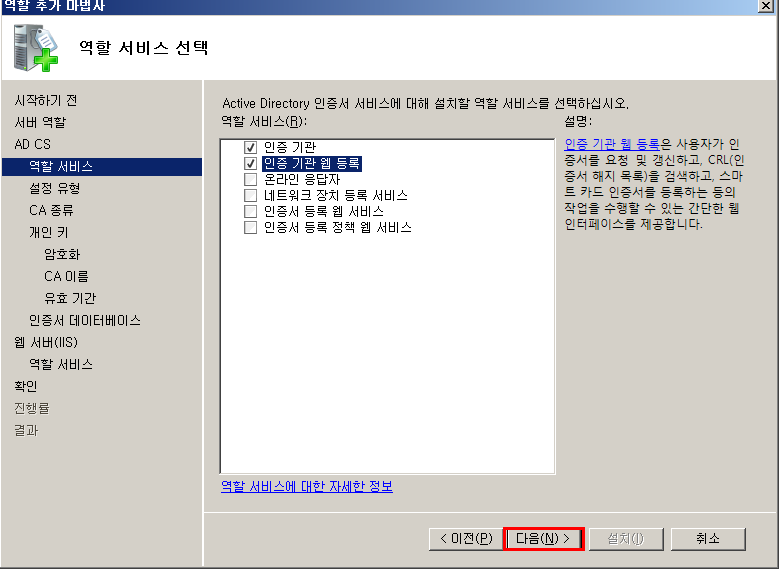

-   인증 기간 웹 등록을 체크한 후 역할 서비스를 추가한다.





-   추가가 확인되면 다음 버튼을 클릭한다.

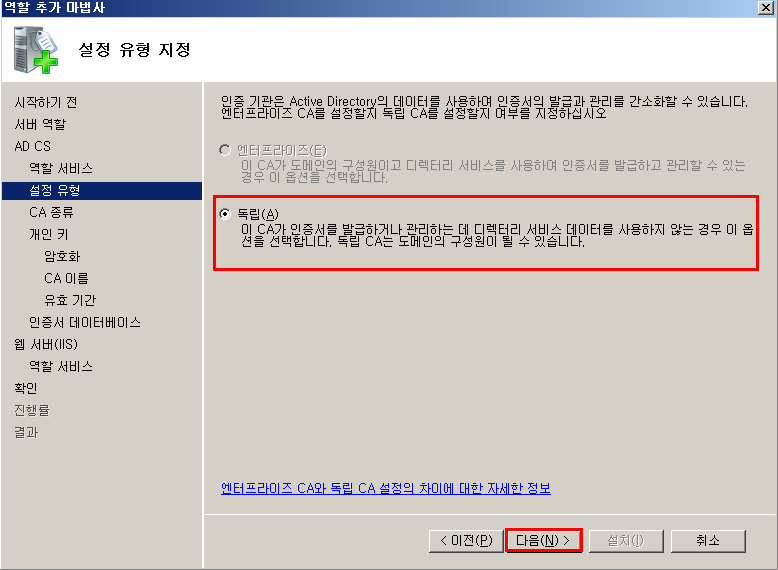

-   AD를 구축하지 않은 단일 윈도 서버이기 때문에 독립을 체크한 후 다음 버튼을 클릭한다.

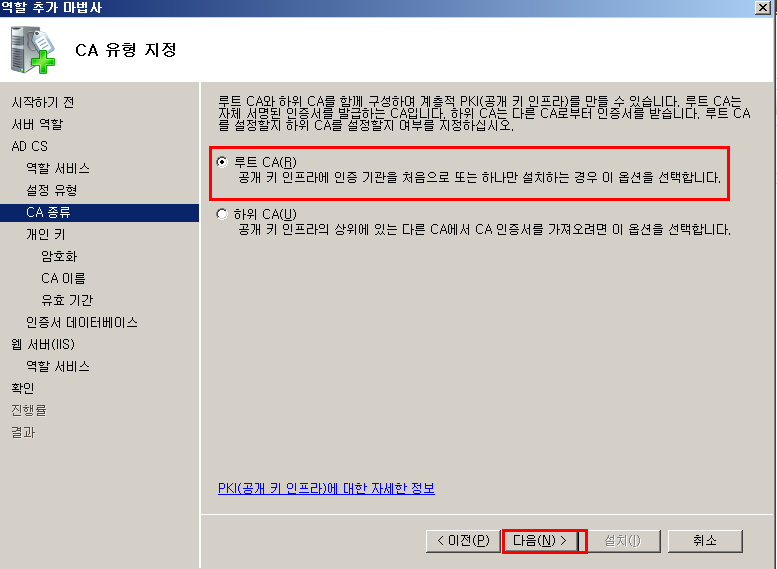

-   해당 CA 서버가 상위 CA가 있는 것이 아닌 Root CA이기 때문에 루트 CA를 체크한 후 다음 버튼을 클릭한다.

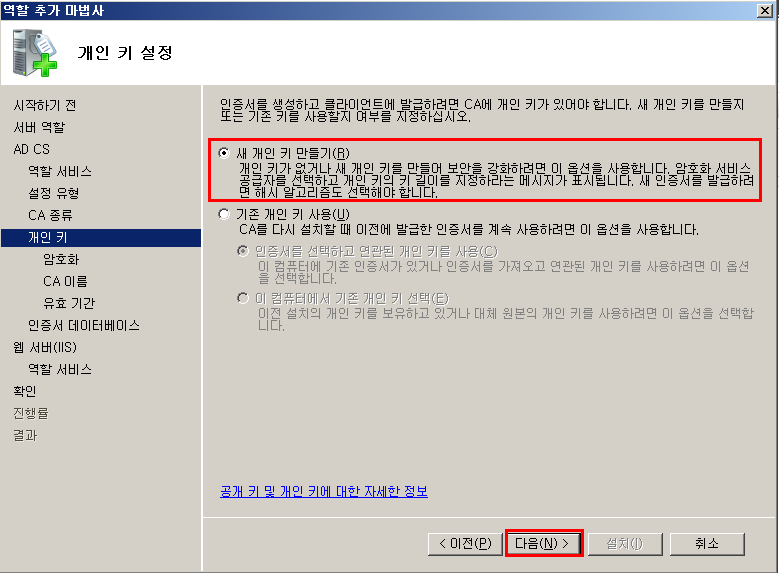

-   CA서버에 사용될 CA 개인키를 만들기 위해서 새 개인키 만들기를 체크한 후 다음 버튼을 클릭한다.

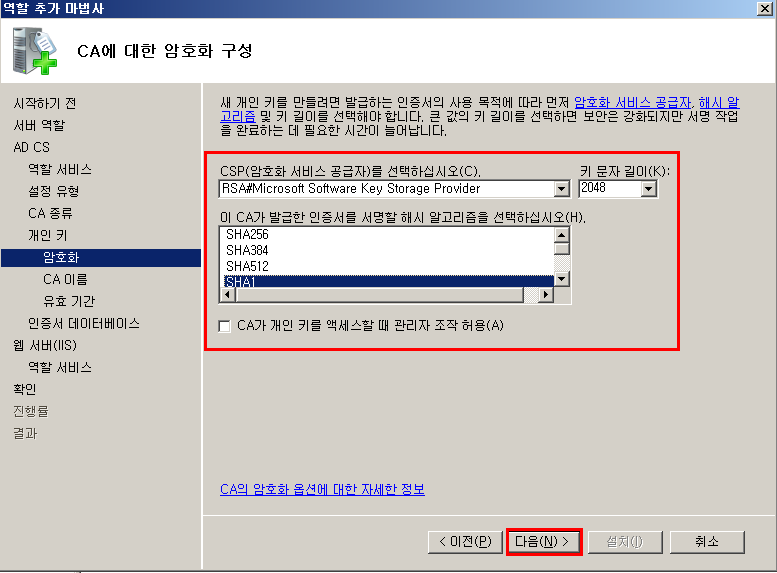

-   암호화는 RSA 키 길이 2048bit로 설정하고 Hash 함수는 빠른 처리를 위해 SHA1을 선택한다.

-   SHA 뒤에 숫자가 높을수록 해시의 길이가 길어지고 그만큼 보안성이 강화된다. 하지만 속도는 반비례한다. (SHA1은 현재 해시 길이가 짧아서 Crack 되었다.)

-   안전한 암호화 전송을 하고 싶다면 SHA512를 사용하면 된다.

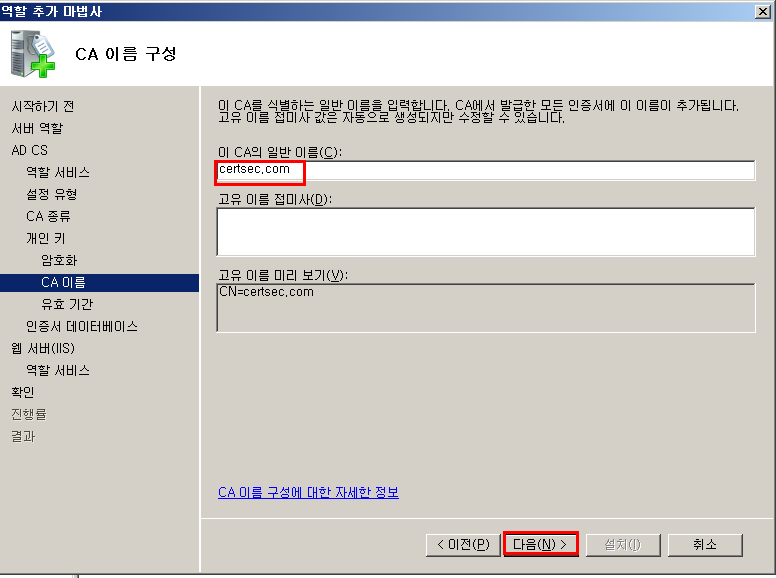

-   CA의 일반 이름은 certsec.com으로 설정한 뒤 다음 버튼을 클릭한다. (추후에 수정이 가능하다.)

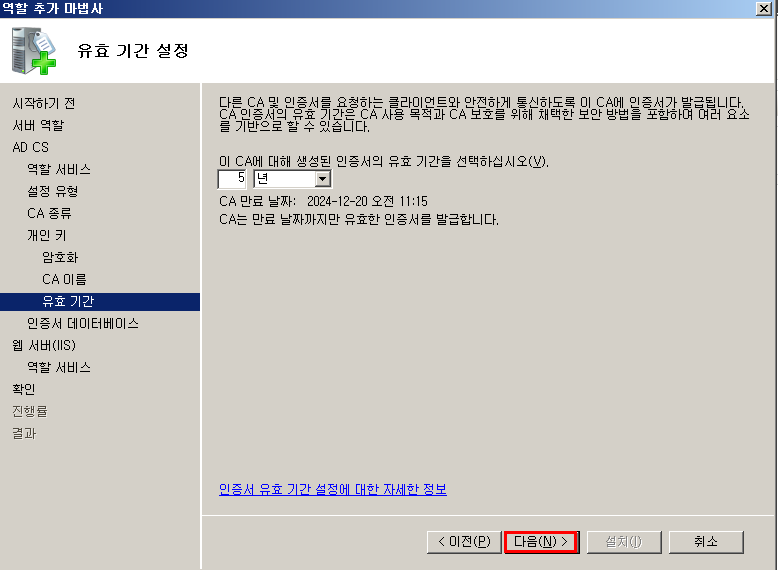

-   인증서 유효기간을 설정한 후 다음 버튼을 클릭한다.

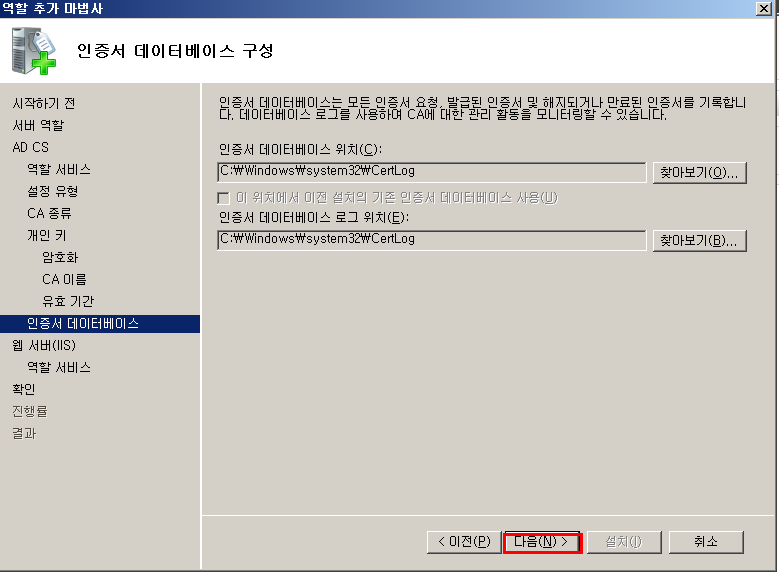

-   인증서가 저장될 위치를 선택한 후 다음 버튼을 클릭한다.

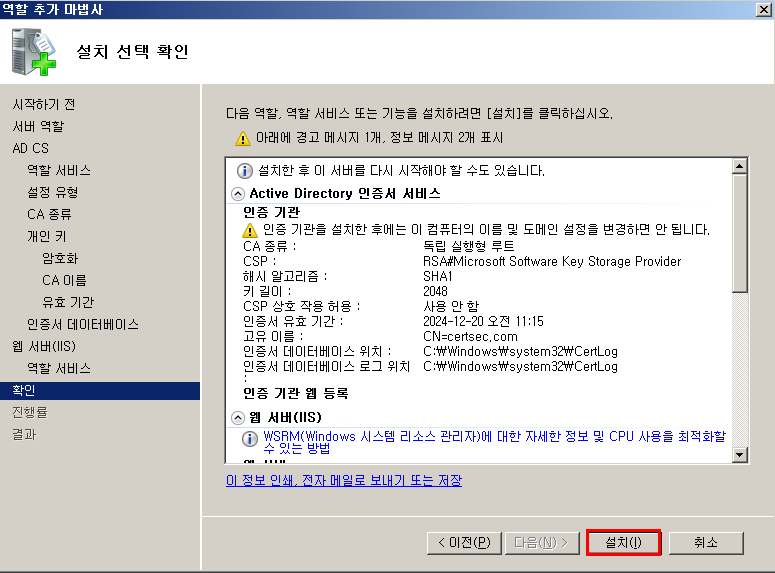

-   계속 Default 값으로 다음 버튼을 클릭한 후 설치 선택 확인 항목이 나오면 설치 버튼을 클릭한다.

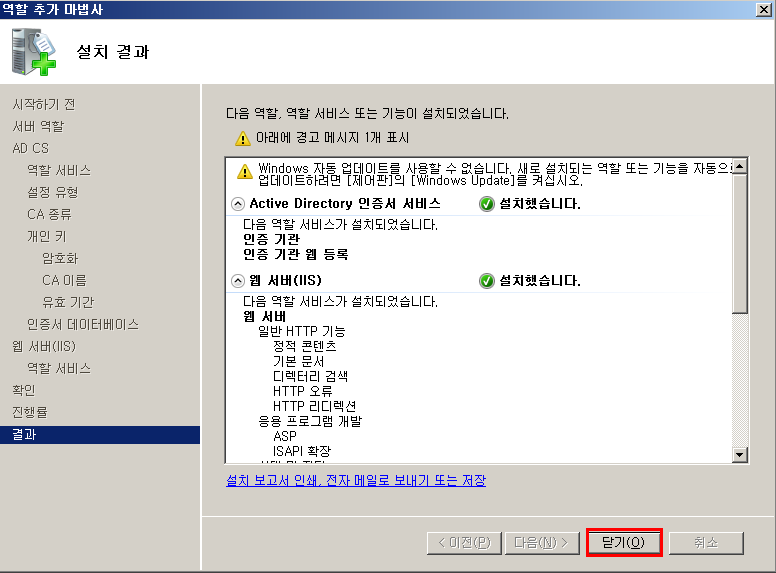

-   설치가 완료되면 닫기를 클릭한다.



CA 서버 Web Server 인증서 서비스 접속

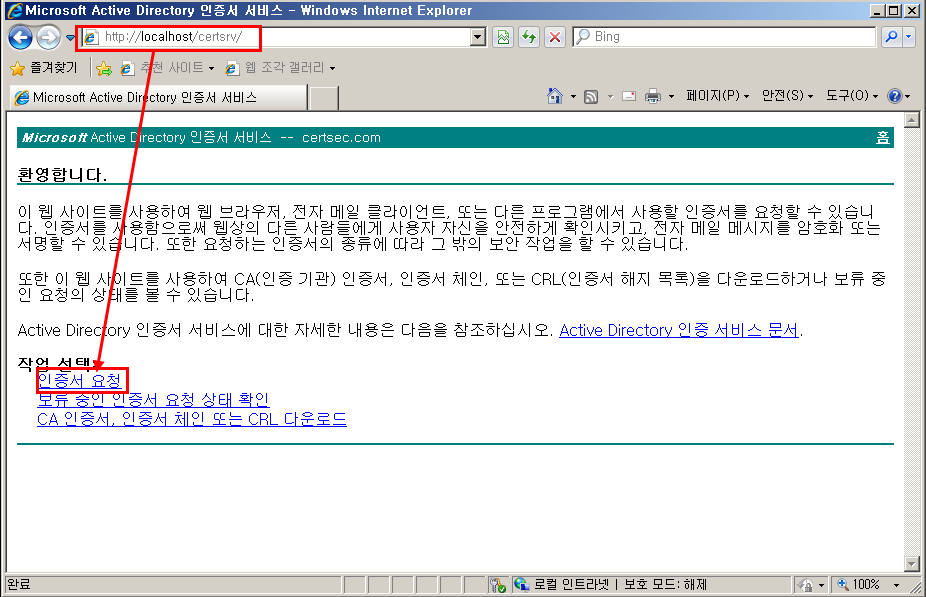

-   CA Web 서버(Window Server_B)에서 http://2.2.2.1/certsrv로 접속하면 정상적으로 인증서 서비스 페이지가 열린다.



CS 서버의 IIS에 인증서 등록

-   CA 서버에는 AD CS와 IIS 두 가지의 서버가 있다.

-   서비스에서 AD CS를 통해 IIS에게 인증서 발급한다.





1. IIS에서 인증서 요청 생성

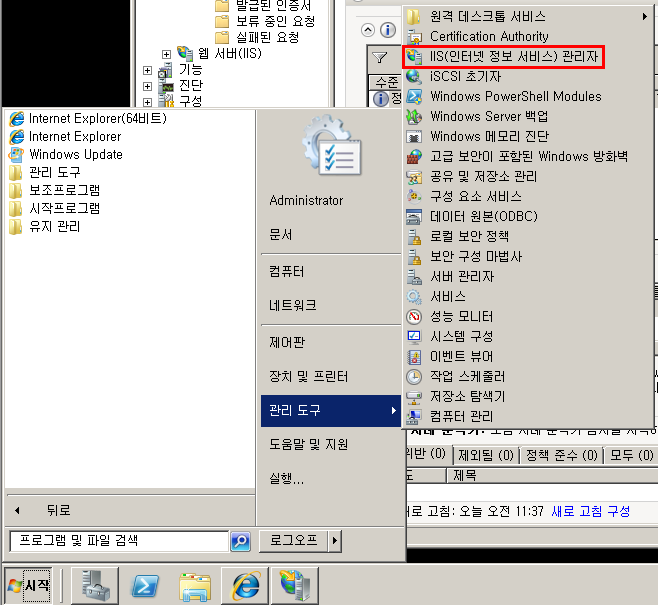

-   시작 → 관리 도구 → IIS 관리자를 클릭한다.

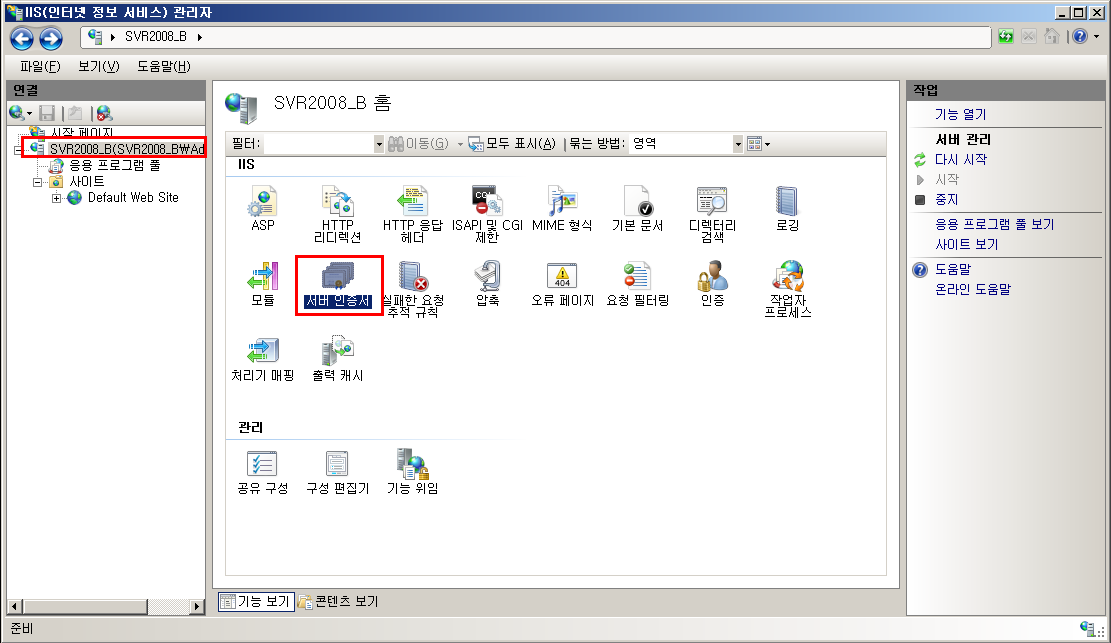

-   서버 인증서를 요청하기 위해서 서버 인증서 항목을 클릭한다.

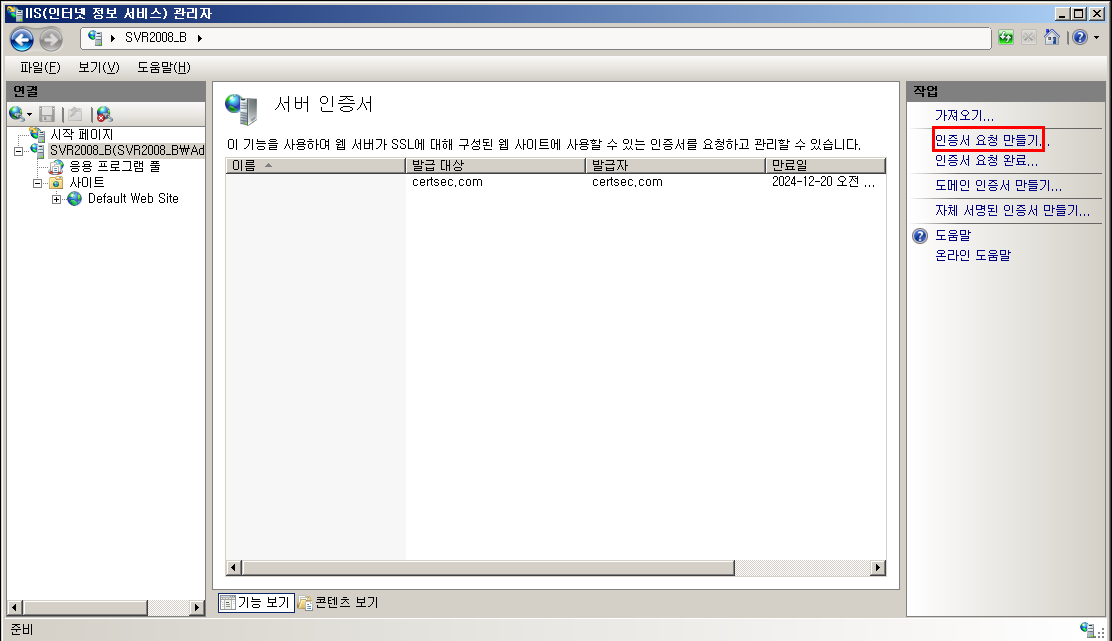

-   오른쪽 영역에 인증서 요청 만들기를 클릭한다.

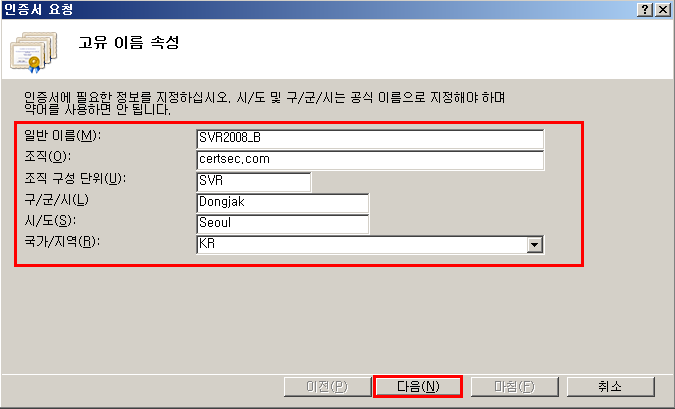

-   인증서 정보를 적은 후 다음 버튼을 클릭한다.

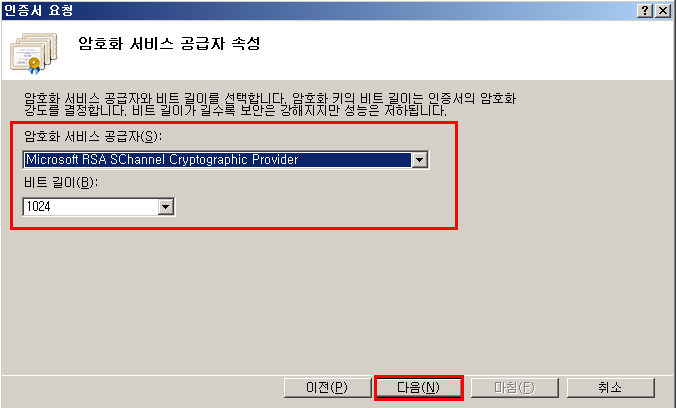

-   인증서 암호화 방식을 RSA 1024bit로 설정한 후 다음 버튼을 클릭한다.

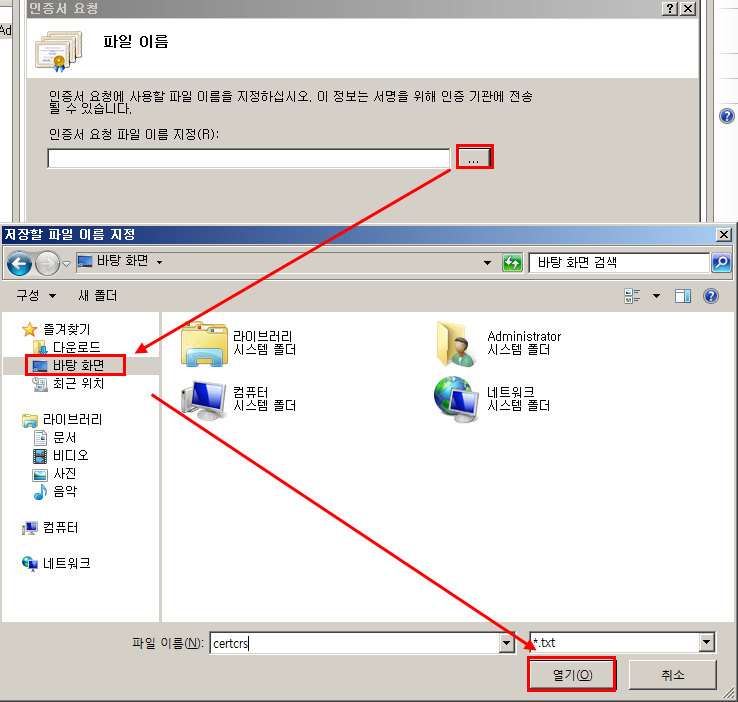

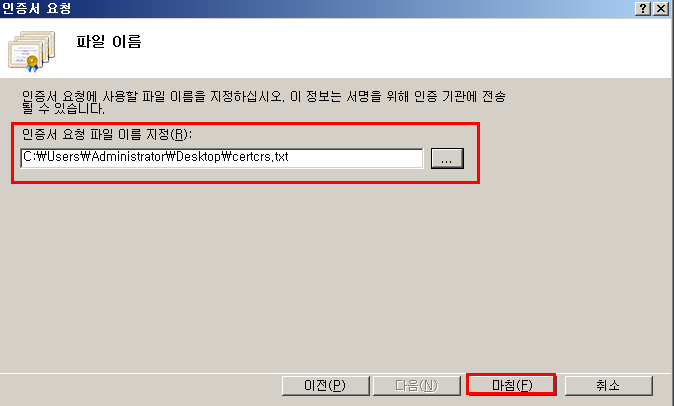

-   다운로드할 인증서를 바탕화면에 certcrs라는 이름으로 저장한다.





-   정상적으로 경로가 등록되면 마침 버튼을 클릭한다.





-    certcrs 파일은 인증서가 인코딩 되었기 때문에 알아볼 수 없는 형태로 저장된다.





2. IIS 인증서 요청 설정



-   IIS인증서를 받기 위해 인증서 요청을 클릭한다.

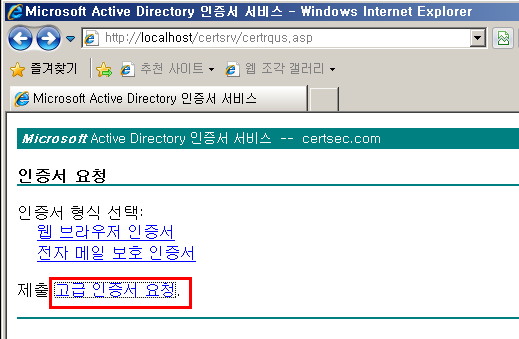

-   고급 인증서를 클릭한다.

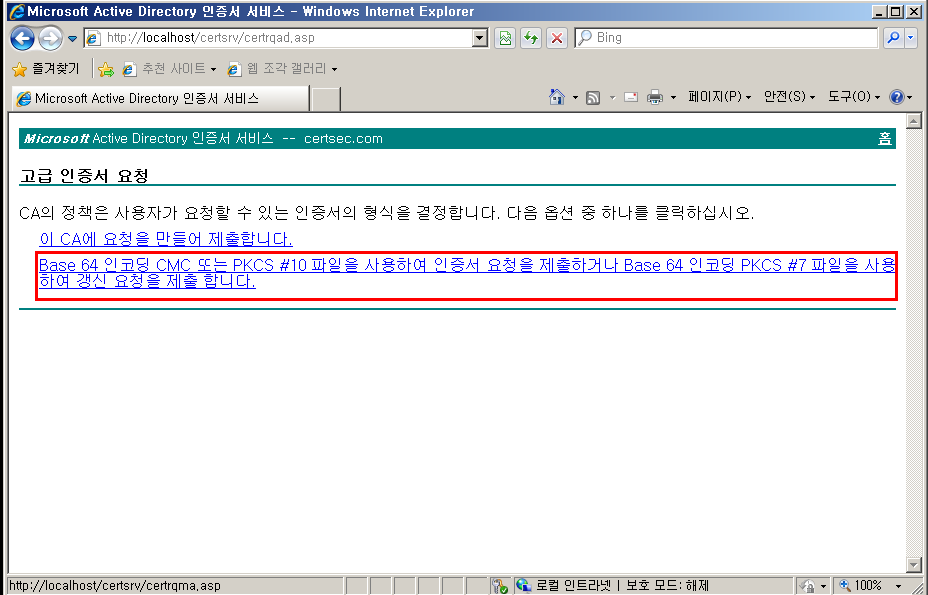

-  Base 64 인코딩 되었기 때문에 아래 항목을 클릭한다.





-   메모장 안에 있는 내용을 저장된 요청에 붙여 넣은 다음 제출을 클릭한다.

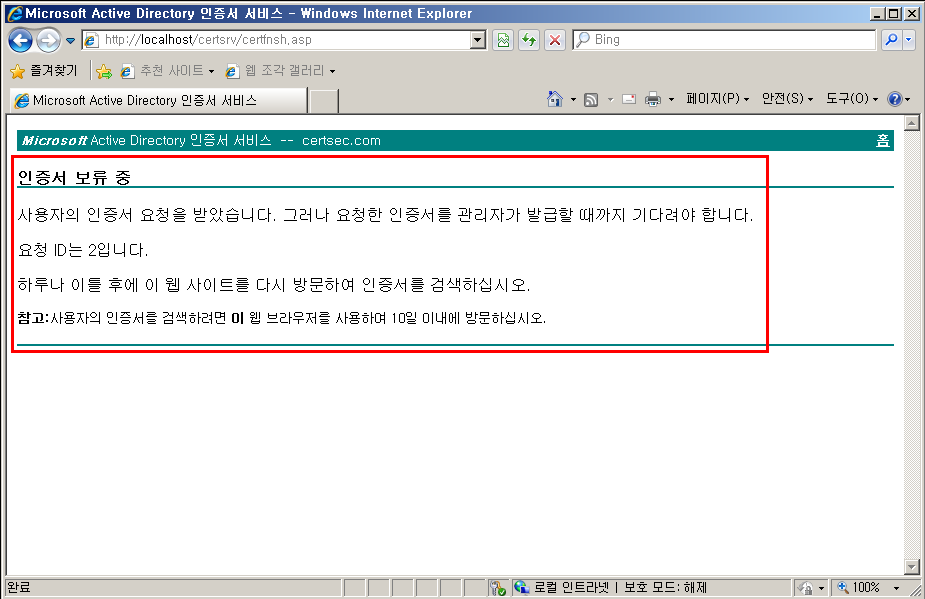

-   제출이 완료되면 AD CS서버로 요청이 가게 되고 승인을 해줄 때까지 해당 인증서는 보류가 된다.



AD CS에서 인증서 발급

1. 요청한 인증서 발급

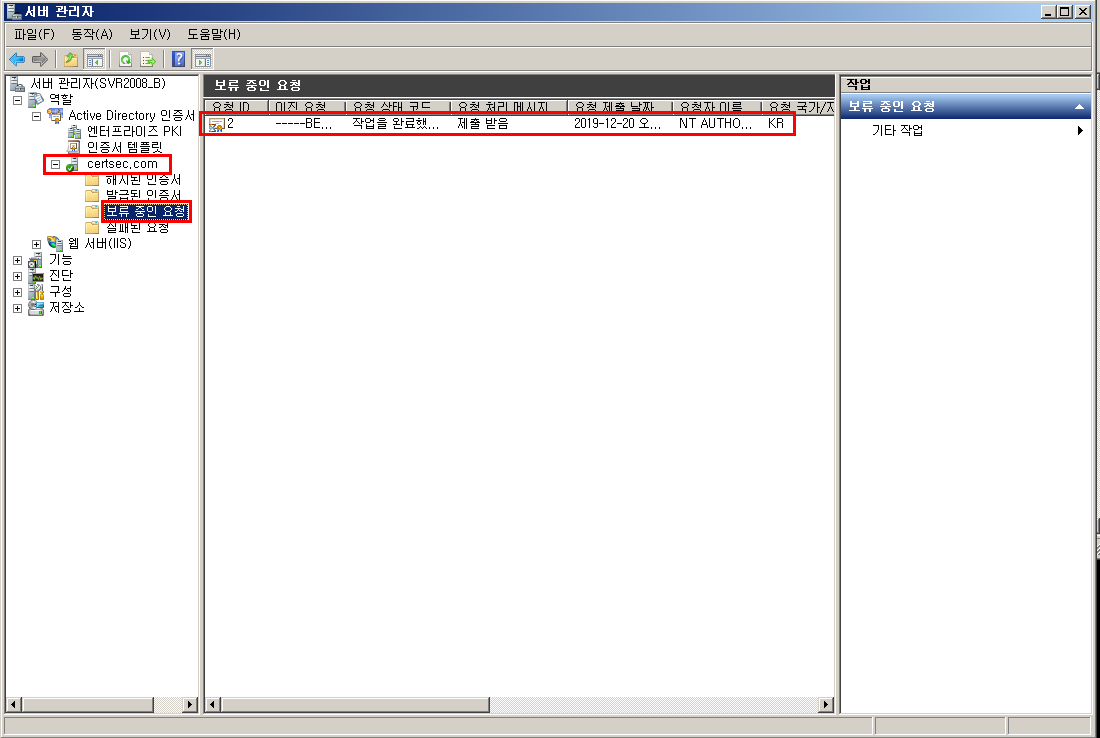

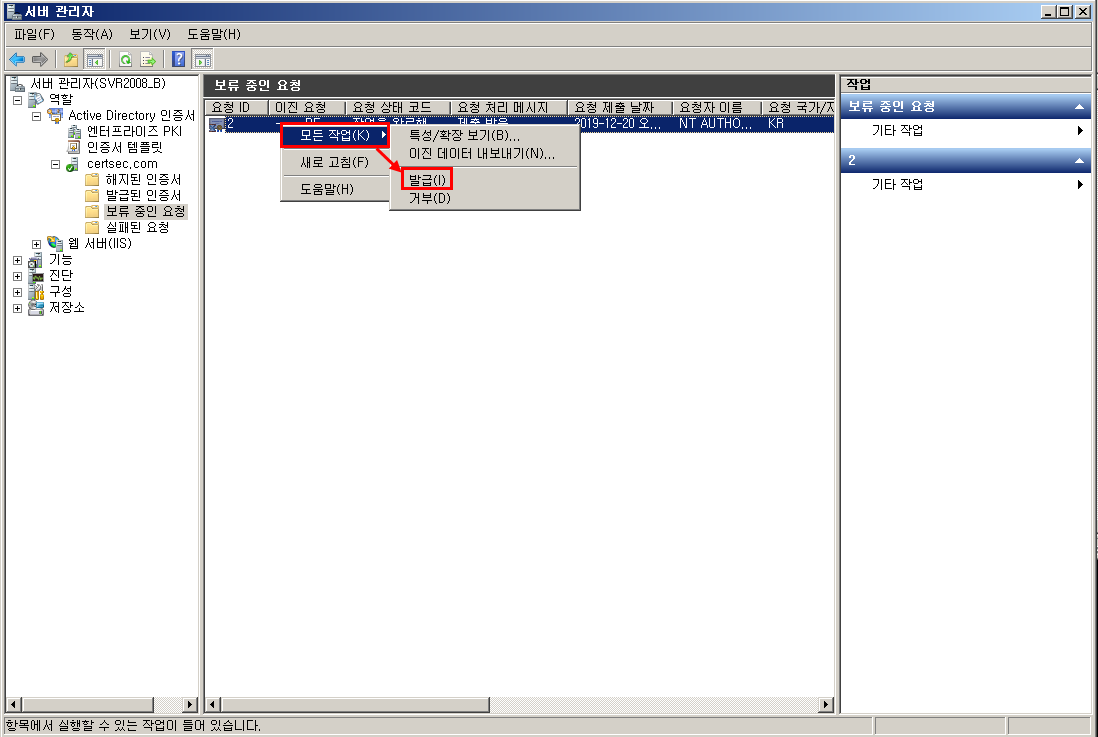

-   certsec.com → 보류 중인 요청 항목에 들어가면 IIS에서 요청한 인증서가 있는 것을 확인할 수 있다.





-   해당 인증서를 발급한다.



인증서 다운로드

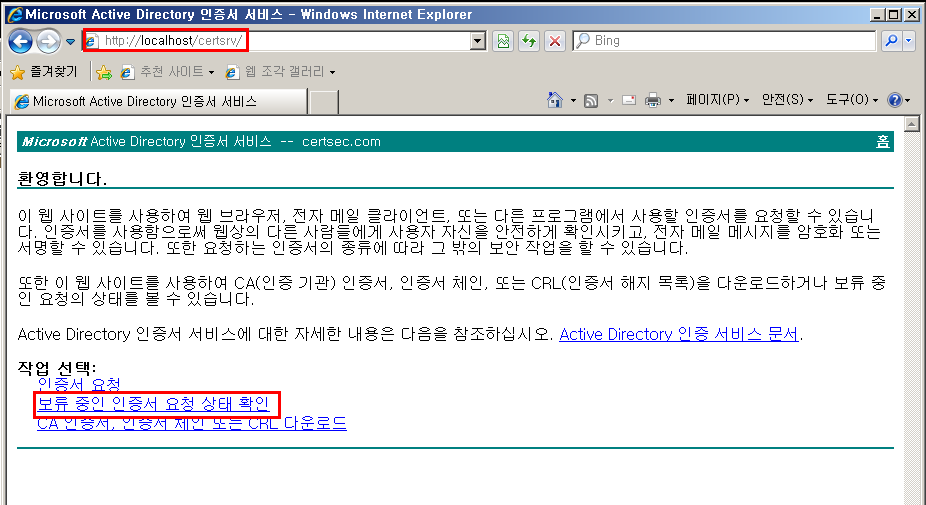

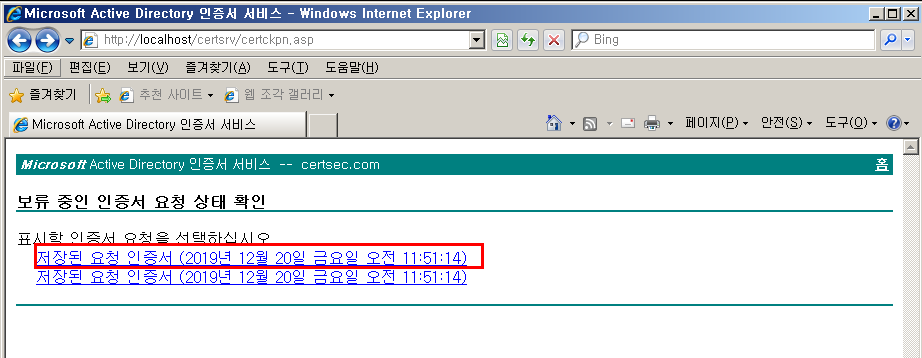

-   다시 인증서 페이지에 접속한 후 보류 중인 인증서 요청 상태 확인을 클릭한다.



-   발급받은 인증서 목록이 출력된다. 해당 저장된 요청 인증서를 클릭한다.

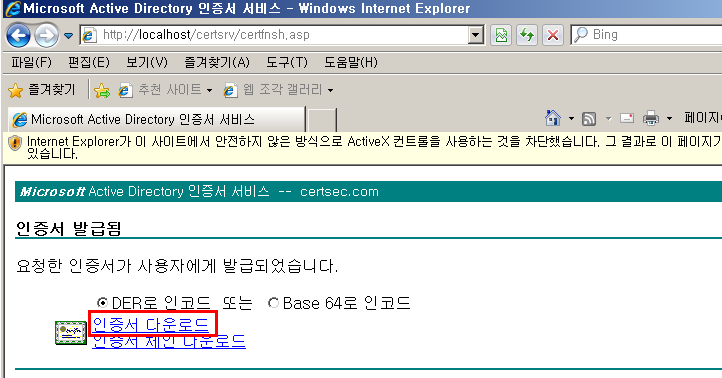

-   인증서 다운로드를 클릭한다.



발급된 인증서 정보 확인

-   인증서를 다운로드하면 바탕화면에 인증서가 생성된다.

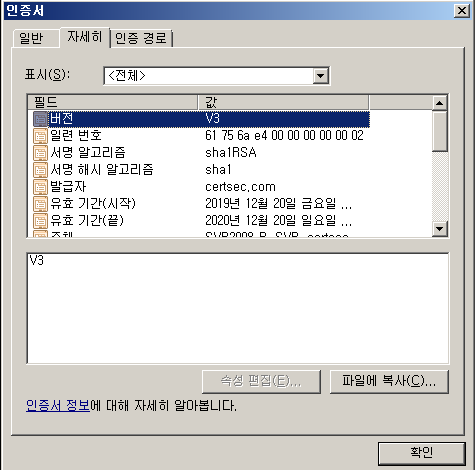

-   인증서를 클릭해 보면 버전, 일련번호, 인증 서버 공개키 번호 등 다양한 정보가 들어있다.

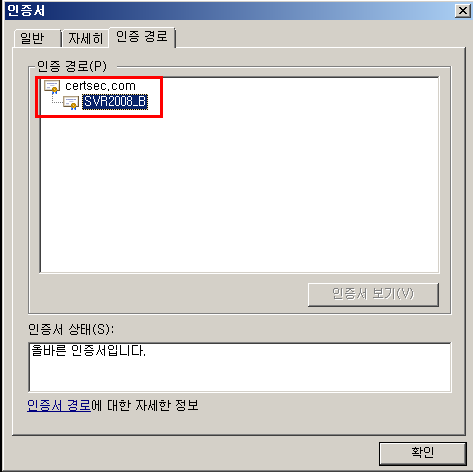

-   인증 경로를 살펴보면 certsec.com(Root CA)에서 바로 발급받은 것을 확인할 수 있다.



IIS 서버에 생성 한 인증서 등록

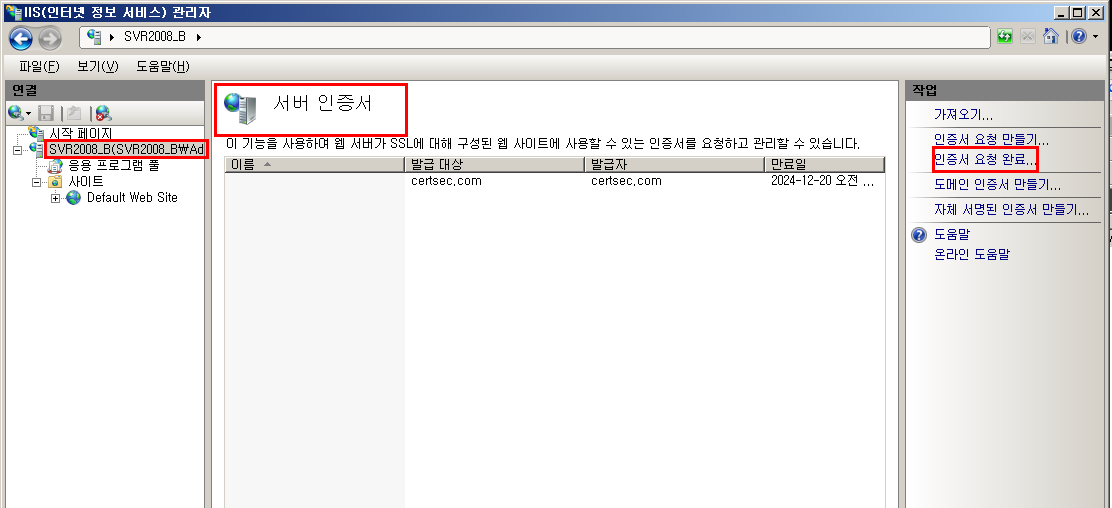

-   IIS 관리자로 들어온 후 서버 인증서를 클릭한다 그 후 오른쪽에 있는 인증서 요청 완료를 클릭한다.

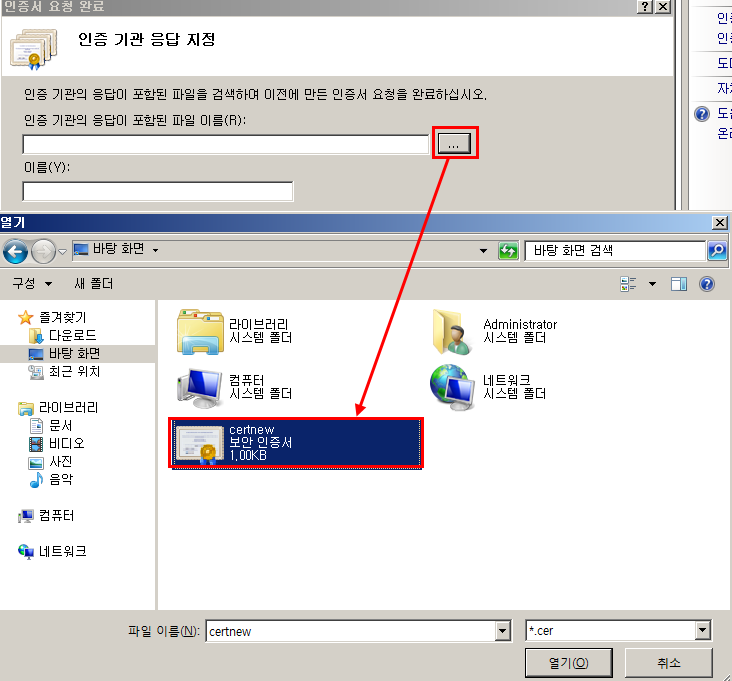

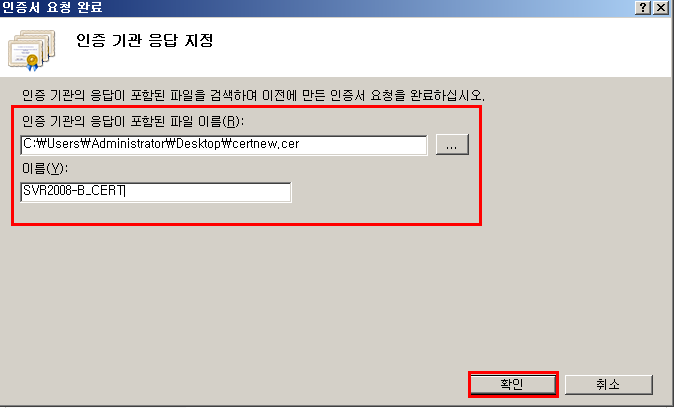

-   경로를 클릭한 후 바탕화면에 저장되어있는 인증서를 클릭한다.





-   이름을 지정한 후 확인 버튼을 클릭한다.

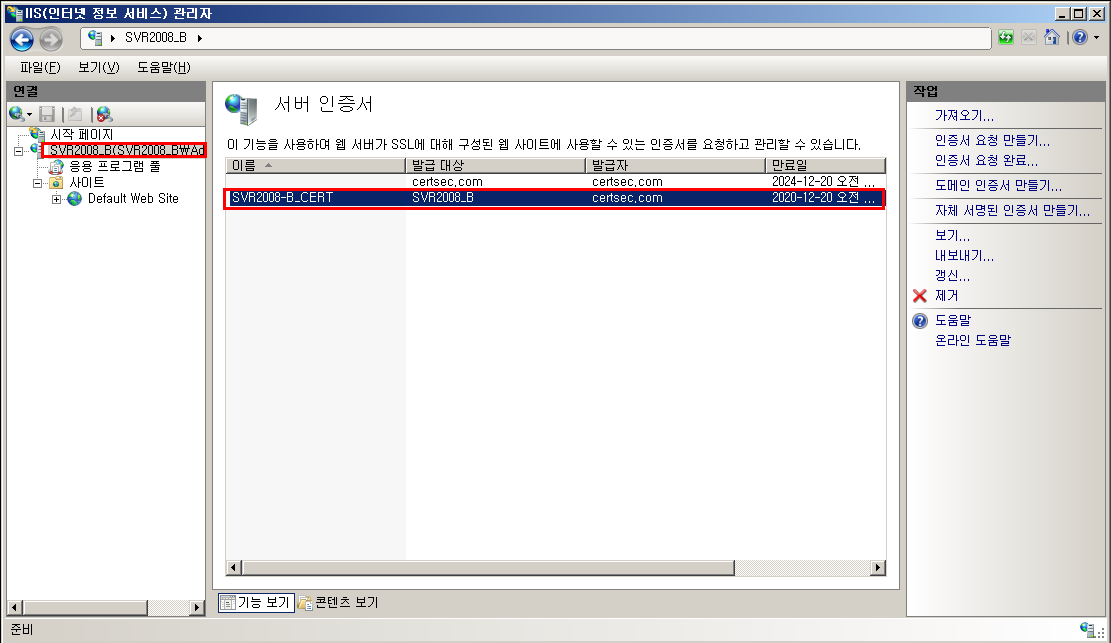

-   서버 인증서에 정상적으로 등록된 것을 확인할 수 있다.



IIS 서버 HTTPS 바인딩 및 SSL 통신 적용

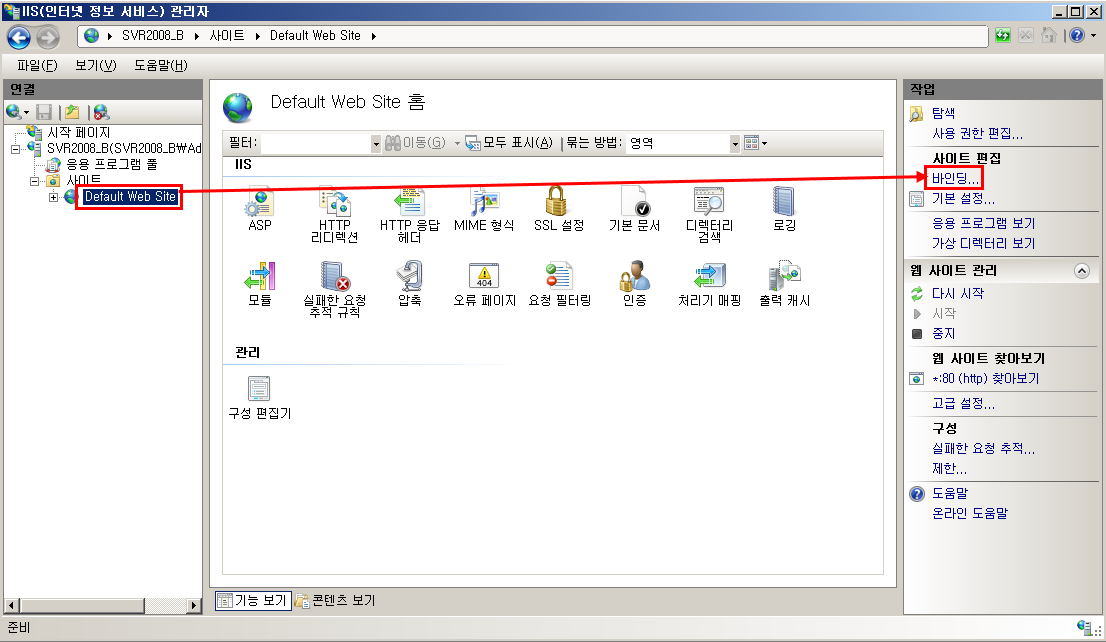

-    CA Web 서버를 HTTP로 통신하기 위해서 Default Web Site에서 바인딩을 클릭한다.

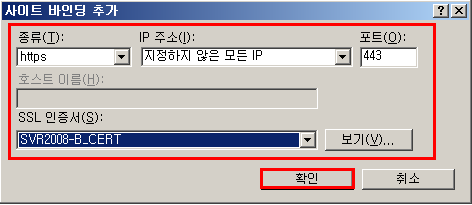

-   포트 종류를 https로 설정한 후 바탕화면에 다운로드하였던 인증서를 선택한 후 확인 버튼을 클릭한다.

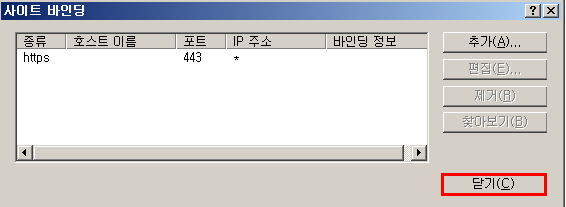

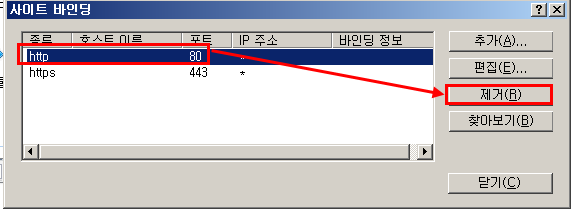

-   http 통신은 이제 하지 않을 것이기 때문에 제거를 클릭한다.





-   모든 설정이 완료되면 닫기 버튼을 클릭한다.

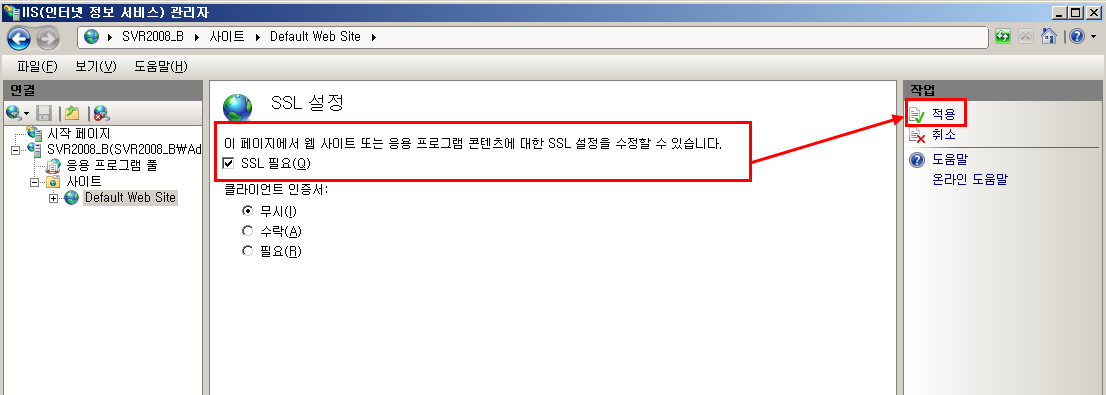

-   IIS 관리자에서 SSL설정을 클릭하고 SSL 필요를 체크한 후 적용 버튼을 클릭한다.



인증서 적용 테스트

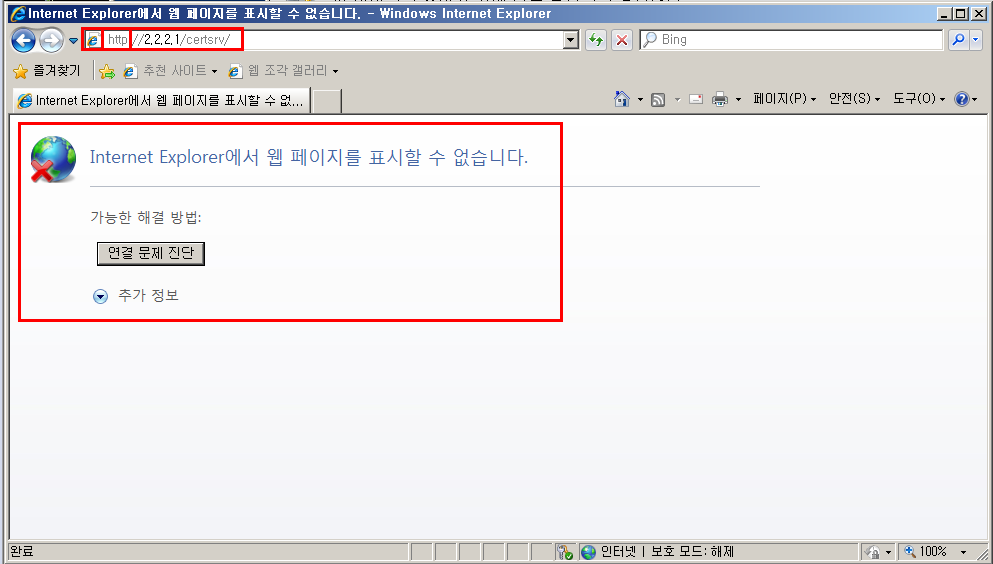

-   이제 http로 주소를 입력하면 접속이 되지 않는다.

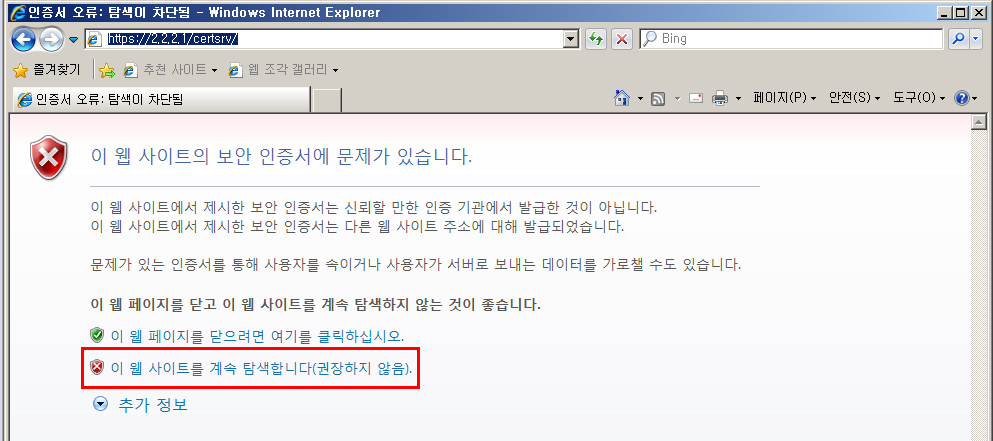

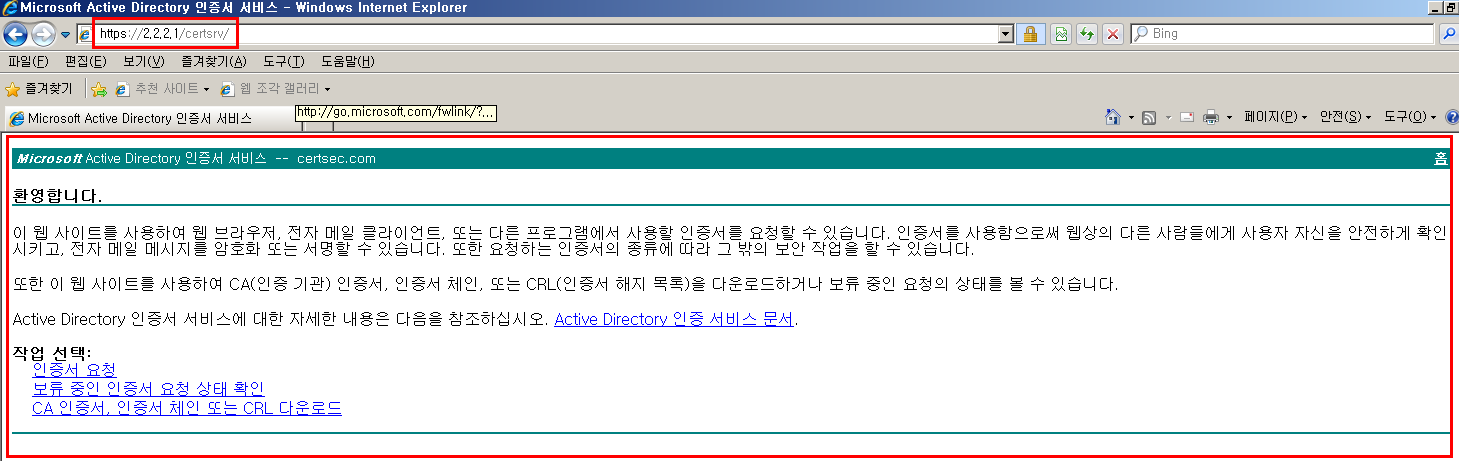

-   https://2.2.2.1/certsrv/를 입력하면 아직 신뢰할 수 있는 인증기관에 등록하지 않아서 보안 인증서 문제 페이지가 뜨지만 이 웹 사이트를 계속 탐색합니다. 항목을 클릭하면 정상적으로 HTTPS 통신이 가능하다.





-    정상적으로 접속이 가능한 것을 확인할 수 있다.



인증서 신뢰할 수 있는 기관 등록 및 접속 테스트

-   인터넷 옵션에서 내용 → 인증서 항목에 들어오면 웹 브라우저에 등록된 인증서(CRL)들을 확인할 수 있다.

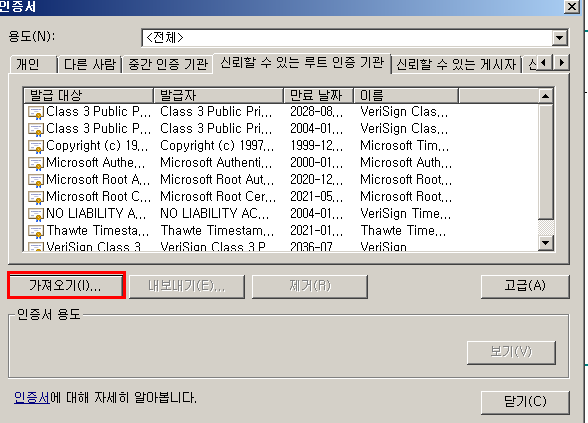

-   인증서를 등록하기 위해서 신뢰할 수 있는 루트 인증기관 → 가져오기를 클릭한다.

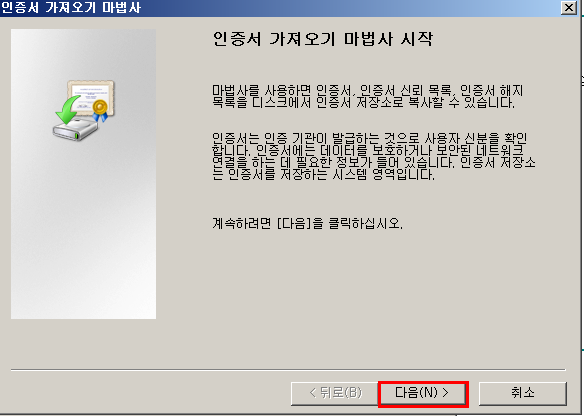

-   마법사가 실행되면 다음 버튼을 클릭한다.

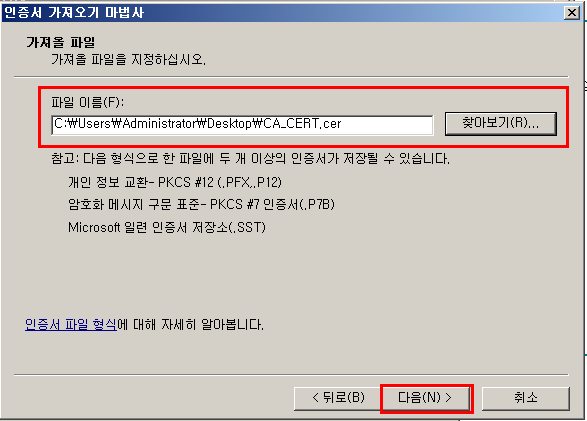

-   인증서가 있는 경로를 선택한 후 다음 버튼을 클릭한다.

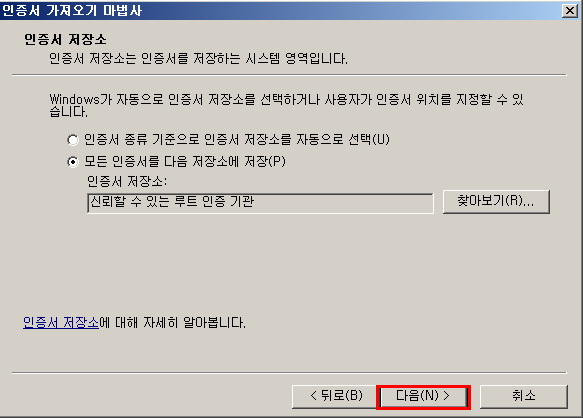

-   모든 인증서를 다음 저장소에 저장을 체크한 후 다음 버튼을 클릭한다.

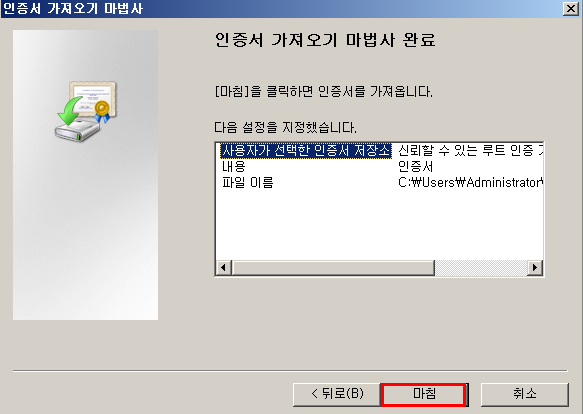

-   모든 설정을 마치면 마침 버튼을 클릭한다.





-   하지만 등록한 후에도 인증서 문제 오류가 뜨는데 이것은 인증서가 등록이 안돼서 뜨는 문제가 아니라 가설 사설망에서 다른 네트워크 대역을 쓰고 있기 때문에 뜨는 문제 이므로 인터넷 옵션 → 고급 → 인증서 주소가 일치하지 않은 경우에 경고 체크를 해제한다.





-   브라우저를 재시작하면 인증서 문제 페이지가 열리지 않고 정상적으로 접속이 가능하다.



TLS 통신 패킷 WireShark확인

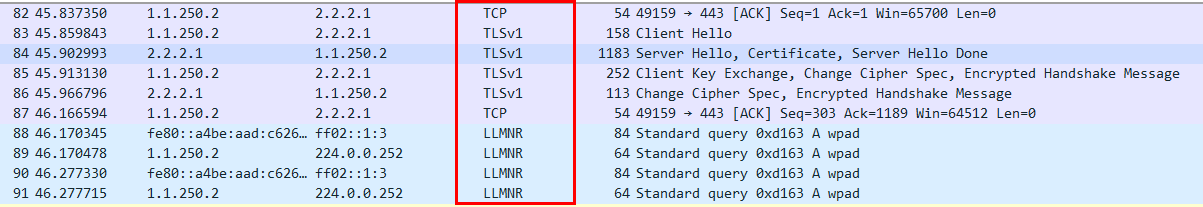

-   TLSv1 프로토콜을 통한 통신이 이루어진 것을 확인할 수 있다.

-   세부 패킷 정보를 확인해 보면 아래와 같다.





1. Client Hello 패킷 (Plain Text)



-   지원 가능한 암호방식, 키 교환 방식, 서명방식, 압축방식을 서버에 알린다.

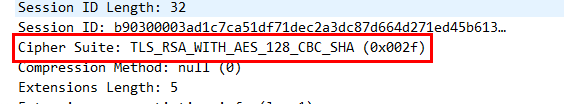

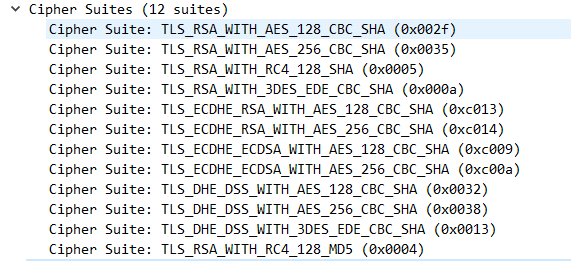

-   Cipher Suite: 자기가 지원 가능한 보안정책 목록을 서버에게 알려준다.



지원 가능한 암호방식

2. Server Hello, Certification, 패킷 (Plain Text)

-   지원 가능한 암호방식, 키 교환 방식, 서명방식, 압축방식을 응답한다.
-   새로운 Session ID를 할당한다.
-   Certification 공개키로 암호화해서 AES 대칭키를 보내준다.



 암호방식 응답

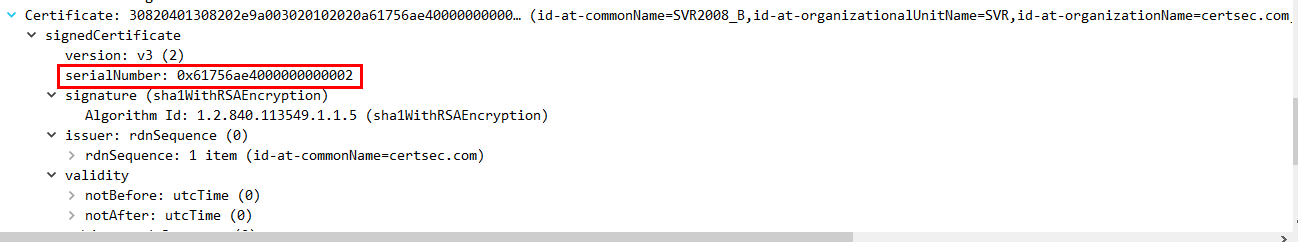

CA 공개키 정보

3. Client key Exchange, Change Cipher Spec (Cyper Text)



-   Client key Exchange: 추가적인 AES 대칭키를 암호화 전송한다.
-   Change Cipher Spec: 지금까지의 협상에 의해 결정된 암호방식, 키 교환 방식, 서명방식, 압축방식을 다음부터 적용할 것임을 알린다.

4. Change Cipher Spec (Cyper Text)

-  Change Cipher Spec: 서버와 동일한 방식으로 통신한다.


5. Application Data (Cyper Text)

-   서버와 클라이언트 간 TLS 암호화 통신이 이루어진다.





FTP 인증서 연결 설정

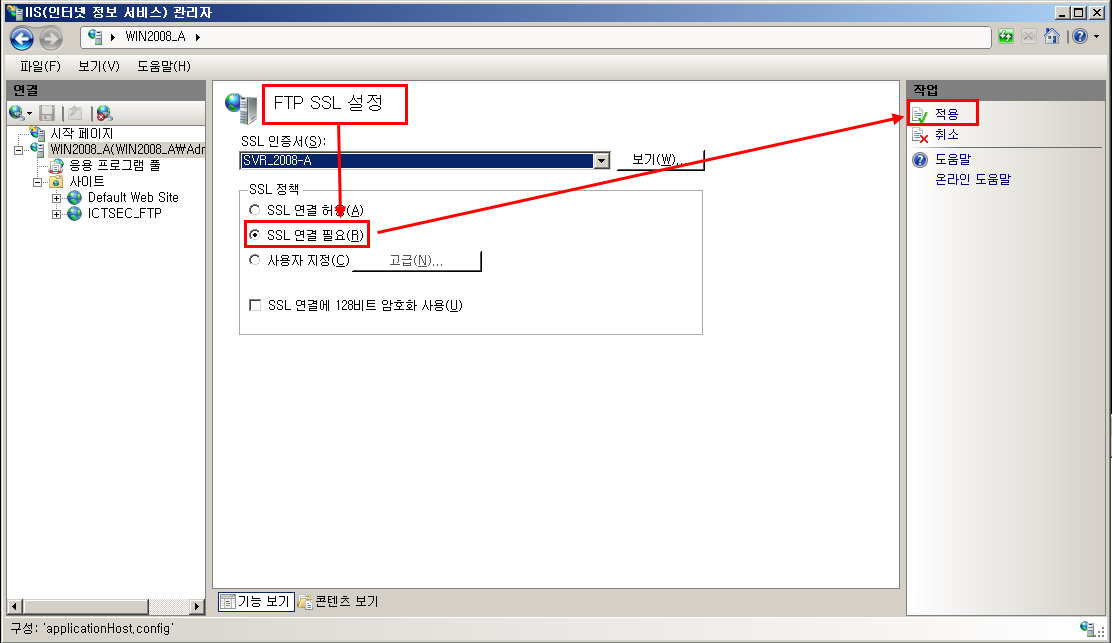

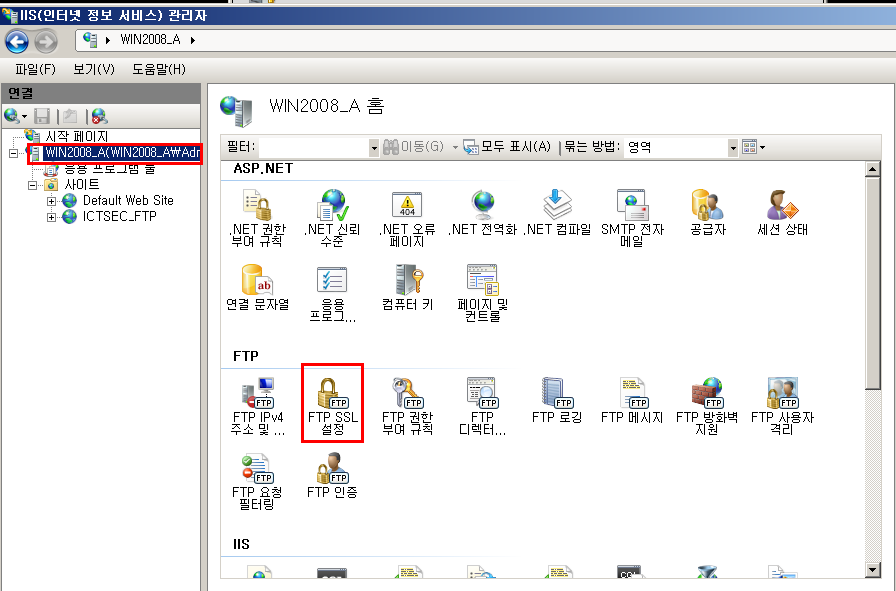

-   FTP 서버(Win_Server_A)에서 IIS관리자로 이동한 후 FTP SSL 설정을 클릭한다.





-   SSL 연결 필요 항목을 체크한 후 적용 버튼을 클릭한다.





FTP 접속 확인

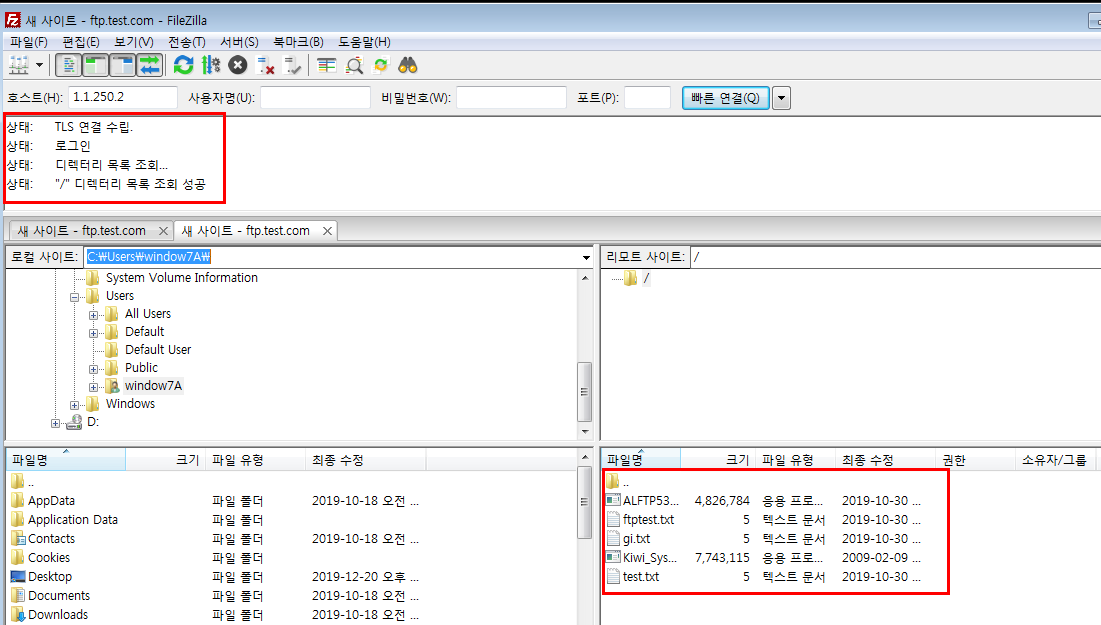

-   알 FTP는 TLS통신이 지원이 되지 않으므로 Victim(Win_Client_A)에서 FileZila로 접속한다.

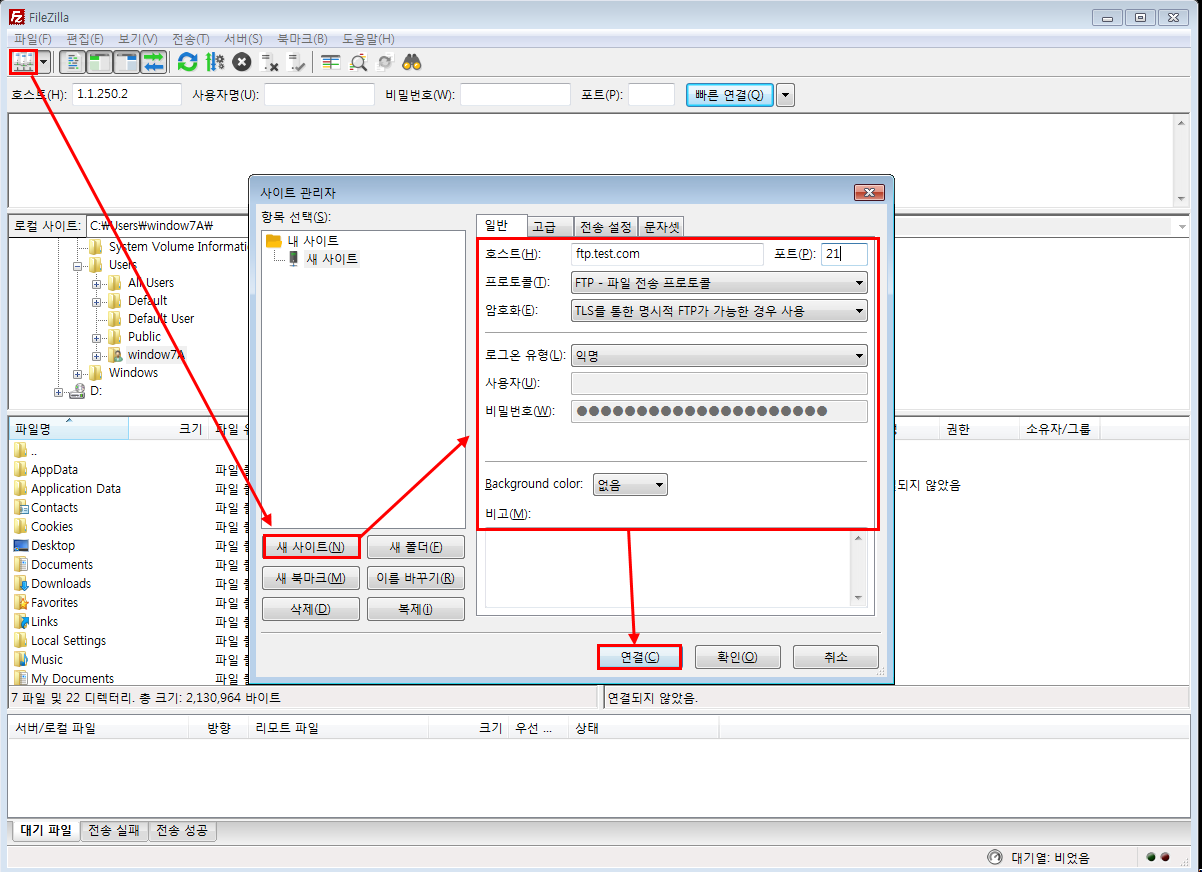

-   사이트 관리자 아이콘을 클릭한 후 새 사이트 클릭하고 정보들을 입력한 뒤 연결 버튼을 클릭한다.



-   연결이 완료되고 정상적으로 다운로드도 가능하다.





Attacker(Kail_Linux) 확인

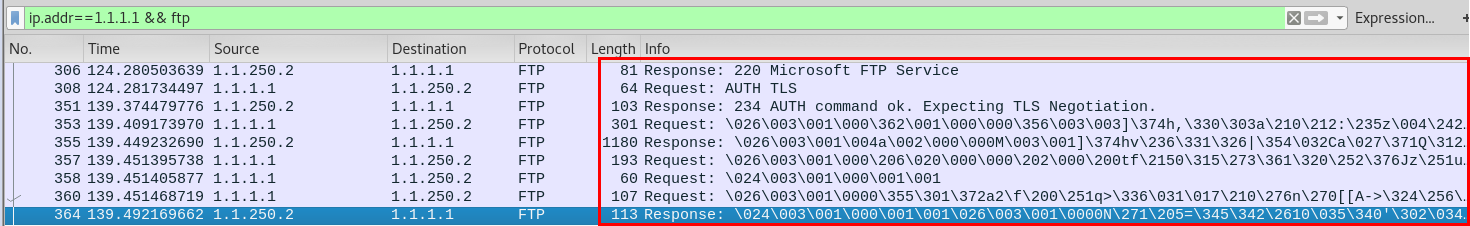

-   Attacker에서 다시 ARP Spoofing을 진행한 후 FTP 접속 패킷을 확인하면 이전과 다르게 암호화 통신이 이루어지고 있는 것을 확인할 수 있다.

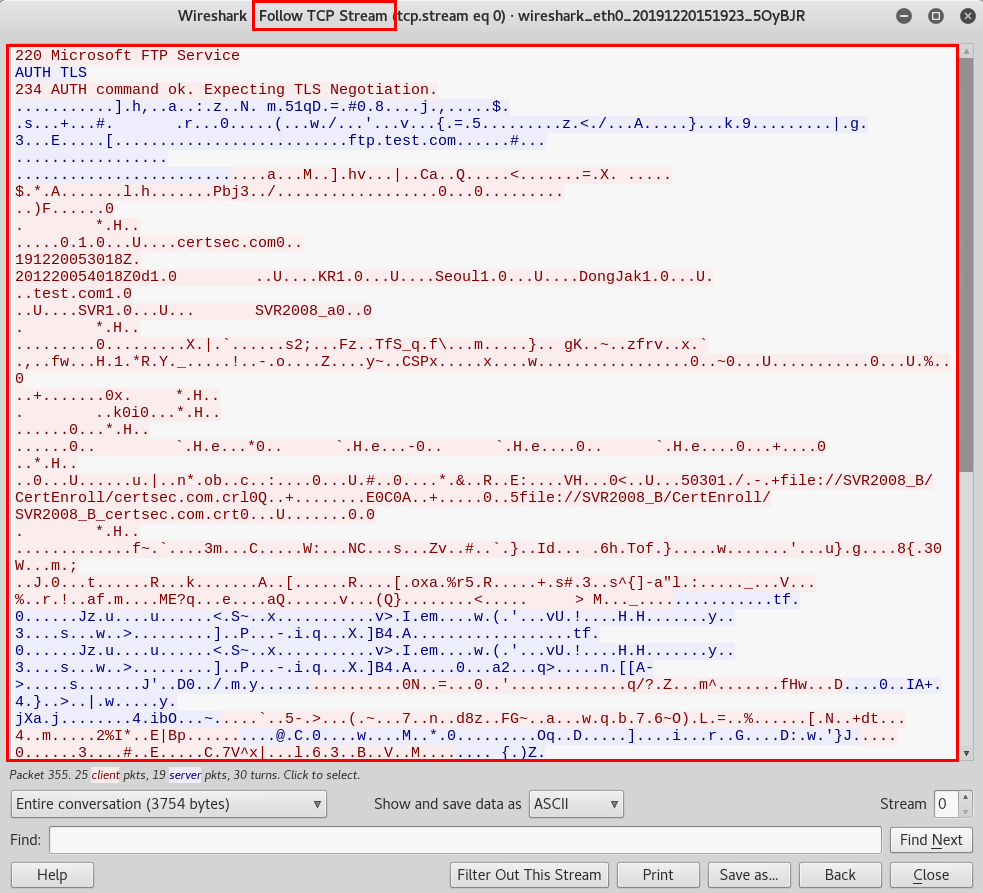

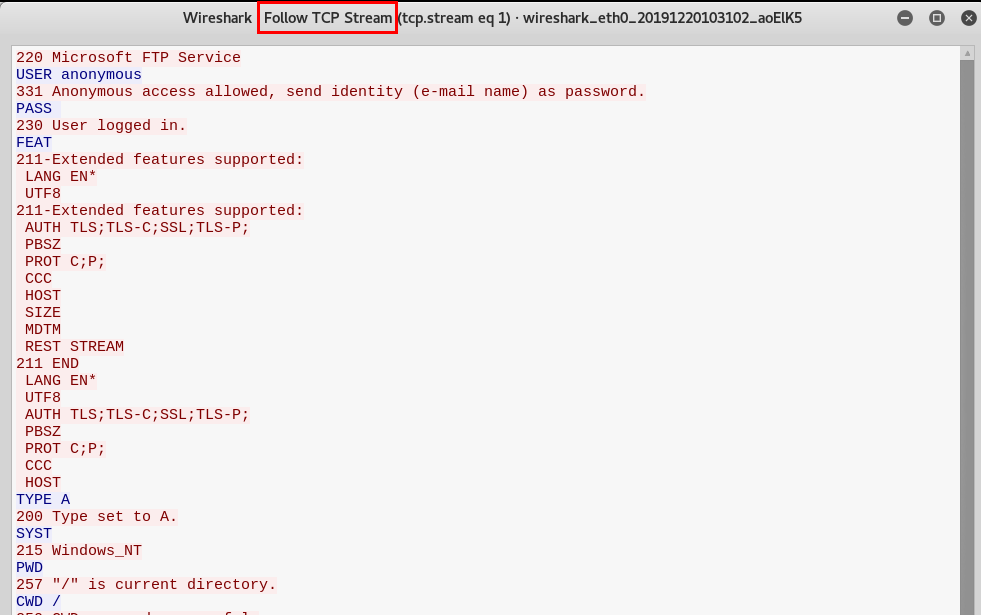

-   TCP Stream을 확인해보면 초반 평문 전송인 인증단계만 보이고 인증이 완료된 후에는 암호화 통신을 하는 것을 확인할 수 있다.





Web 서버(Win_Server_B) 인증서 적용

-   Window 2000 CA 적용방법은 아래 파일을 확인하면 된다. (인증서 발급, 승인 과정은 위에 있으므로 생략)



Win_2000_CA_Conifg.zip

0.17MB

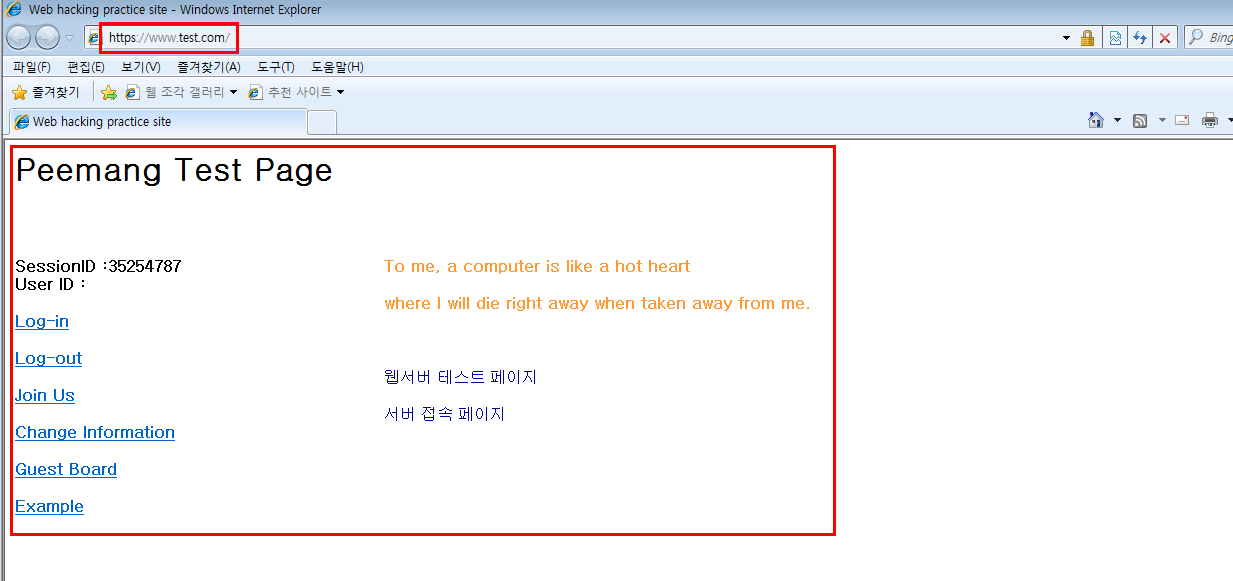

-  Victim(Window_Client_A)에서 Web 서버에 https로 인증서 오류 없이 정상적으로 접근이 가능하다.

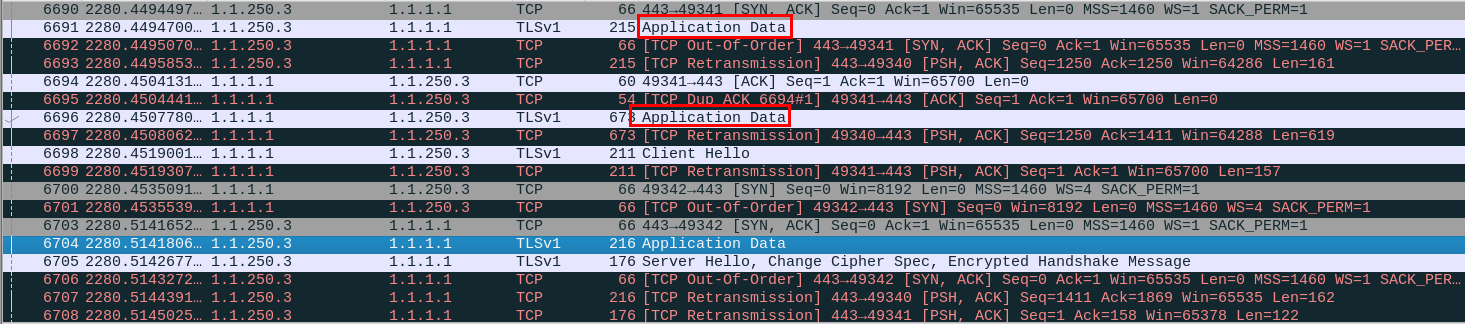

-   Attacker(Kali_Linux)에서 스니핑 한 결과를 확인해보면 암호화 통신을 하는 것을 확인할 수 있다.
