[IPv6] IPv6 ACL(Access Control List) 구성 방법

1) IPv6 Access-List

IPv6 Acces-list는 Named 방식만 지원하고 Standard와 Extended 방식을 동시에 사용하는 것이 가능하다.

2) Access-List 설정

Q1. HQ_CE 라우터에서 Branch 라우터가 출발지이고 목적지가 2001:201:201:201::/64와 2001:202:202:202::/64인 트래픽을 허용하려고 한다.

2.1) ACL 정책 추가

<HQ_CE>
conf t
ipv6 access-list IPv6_ACL
 permit 2001:50:50:50::/64 host 2001:201:201:201::1
 permit 2001:50:50:50::/64 host 2001:202:202:202::1
 !(deny ipv6 any any)
exit
int fa 1/0
 ipv6 traffic-filter IPv6_ACL in
exit

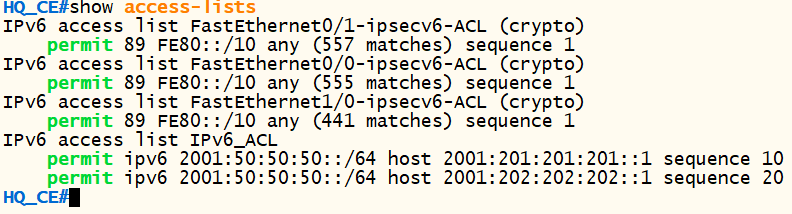

2.1.1) show access-lists



-    ACL 정책이 10번 20번으로 추가된 것을 확인할 수 있다.



2.2) OSPFv3 Hello 패킷 허용

-    ICMPv6 패킷만 허용할 경우 OSPF Hello 패킷은 수신하지 못해서 Neighbor를 맺지 못한다 그러므로 OSPF 패킷도 허용해 주어야 한다

.



<HQ_CE>
conf t
ipv6 access-list IPv6_ACL
 sequence 1 permit 51 host FE80::6 any
exit



현재는 인증이 구성되어있기 때문에 51번을 허용했지만 인증 구성이 되어있지 않는 경우 89번(OSPF)을 허용한다.

2.3) OSPF ACL 허용 확인

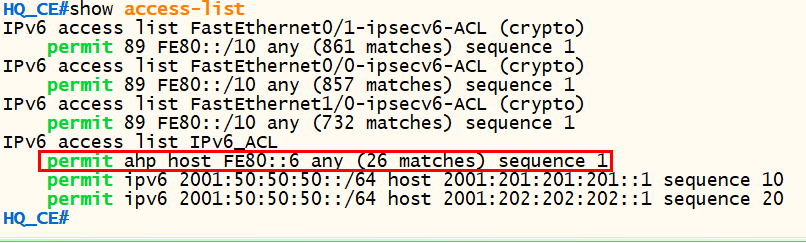

2.3.1) show access-list



-   ACL 정책에 1번으로 추가된 것을 확인할 수 있다.

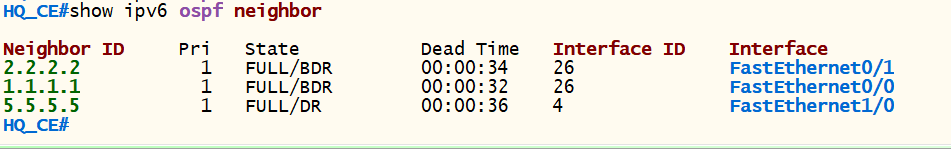

2.3.2) show ipv6 ospf neighbor



-   다시 Branch 라우터와 Neighbor를 맺는 것을 확인할 수 있다.



3) ACL 로그, 통계치 확인

-  기본적으로 마지막에 Deny ipv6 any any가 생략되어 있지만 통계치를 확인하거나 로그 메시지를 분석하기 위해서 다음과 같이 수동으로 입력하는 경우가 많다.



<HQ_CE>
conf t
ipv6 access-list IPv6_ACL
 deny ipv6 any any log-input
exit



3.1) ACL 적용 확인

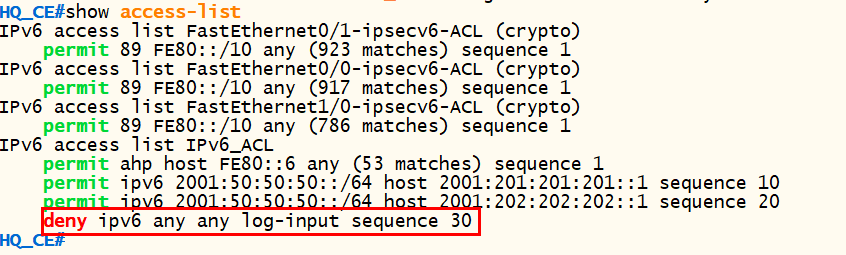

3.1.1) show access-list





4) ACL deny 정책 추가 후 문제점 해결

-   ACL 설정 후 Branch라우터가 HQ_CE 라우터의 MAC 주소를 알아오지 못하고 ICMPv6 패킷을 전송하지 못한다.





-    IPv4 ACL과 다르게 deny ipv6 any any 앞에 상대방의 MAC 주소를 알아오기 위한 ND(Neighbor Discover) 패킷 허용이 기본적으로 허용되어 있다.

-   만약 수동으로 deny ipv6 any any를 입력할 경우 그 앞에 ND와 관련된 ICMP 패킷을 허용해야 한다.



<HQ_CE>
conf t
ipv6 access-list IPv6_ACL
 sequence 21 permit icmp any any nd-ns
 sequence 22 permit icmp any any nd-na
exit

4.1) 추가 정책 적용확인

4.1.1) show access-list
