SVI(Switched Virtual Interface) 란?

SVI(Switched Virtual Interface)



-   SVI는 Switch에서 사용하는 가상(논리적) Interface이다.



-   show running-config를 입력해보면 관리자가 별도로 생성하지 않아도 기본적으로 VLAN 1의 SVI가 생성되어      있다.  (L2 / L3 Switch 공통)

VLAN 항목



   - VLAN 1뿐만 아니라 VLAN Database에 있는 VLAN을 사용하여 필요한 경우 해당 VLAN의 SVI를 생성하는 것이 가능하다.



SVI를 사용하는 목적



1)   L2 Switch

     -   관리(ManangeMent) 용도: Remote Connect(Telnet / SSH / SYSLOG / NTP / SNMP ...)



2)   L3 Switch

     -   관리(ManangeMent) 용도: Remote Connect(Telnet / SSH / SYSLOG / NTP / SNMP ...)

     -   Gateway 용도: Inter VLAN Routing

     -   일반 Routing 용도



L2 Switch 관리 용도

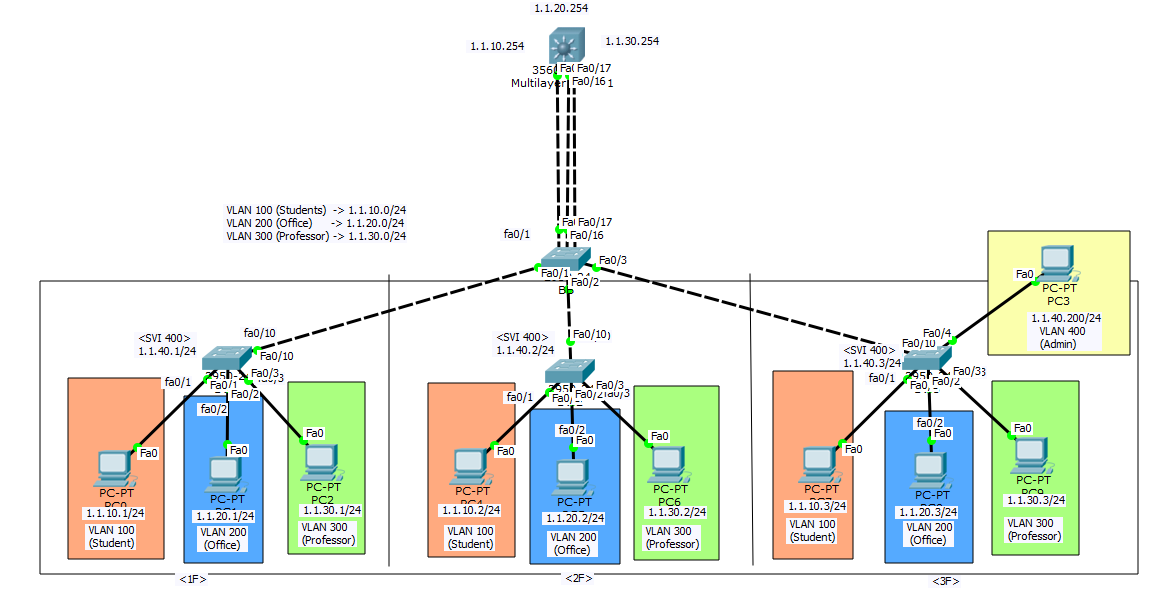

네트워크 구성

Network 구성



PC3번이 Admin PC로 Vlan을 통해 1F, 2F 3F Switch에 Telnet으로 접근 하려고 한다. (SVI 400 번 이용)



IP 구성도

-   1F SW(SVI 400): 1.1.40.1/24

-   2F SW(SVI 400): 1.1.40.2/24

-   3F SW(SVI 400): 1.1.40.3/24

-   Admin PC(SVI 400): 1.1.40.200/24



3F Switch 설정

3F_SW(config)#vlan 400 3F_SW(config-vlan)#name Admin 3F_SW(config-vlan)#exit 3F_SW(config)#int fastEthernet 0/4 3F_SW(config-if)#switch mode access 3F_SW(config-if)#switchport access vlan 400 3F_SW(config-if)#exit



VLAN 설정 확인



show vlan brief



3F Switch Telnet 접속 설정



3F_SW(config)#interface vlan 400 3F_SW(config-if)#line vty 0 4 3F_SW(config-line)#password cisco321 3F_SW(config-line)#login 3F_SW(config-line)#exit

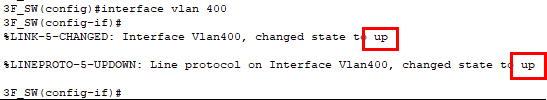

interface vlan 400 명령어를 입력하면 가상회선이므로 up up link가 바로 생성된다.



interface vlan 400



show ip interface brief로 생성 확인



show ip interface brief



테스트

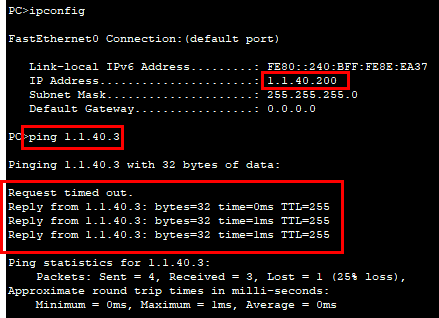

1.   ping으로 L2 스위치 통신 확인



Ping Test

2.   Telnet 접속 확인



Telnet Access



2F, 3F 스위치도 똑같이 설정 해주면 된다.



설정 후 show ip interface brief 확인



show ip interface brief



활성화가 되지 않는 문제 발생



SVI가 활성화 상태(up, up) 상태가 되기 위한 전제 조건



1)   SVI로 사용하고자하는 VLAN이 VLAN Database에 생성되어 있어야 한다.

   -   VLAN Database 등록

2F_SW(config)#vlan 400 %LINK-5-CHANGED: Interface Vlan400, changed state to up 2F_SW(config-vlan)#name Admin



   -   show ip interface brief 확인

show ip interface brief

2)   해당 VLAN이 통과할 수 있는 Access Port 혹은 Trunk Port가 필요하다.



   -   Trunk Allow Port 추가



2F_SW(config)#interface fastethernet 0/10 2F_SW(config-if)#switchport trunk allow vlan add 400



 -   show ip interface brief 확인



show ip interface brief

나머지 포트에 400VLAN ALLOW



3F Switch 설정

3F_SW(config)#int fa 0/10 3F_SW(config-if)#switchport trunk allow vlan add 400



백본 Switch 설정



BB(config)#vlan 400 BB(config-vlan)#name Admin BB(config-vlan)#exit BB(config)#vlan 400 BB(config-vlan)#name Admin BB(config-vlan)#exit



2F Switch Telnet 접속 확인





-   이와 같이 1F SW VLAN400 번등록, Trunk Port를 설정해 주면 모든 2Layer Switch 에서 원격 접속이 가능해진다.
