GLBP(Gateway Load-Balancing Protocol) 란?

GLBP(Gateway Load-Balancing Protocol)



-   Group마다 Virtual Router가 1개 생성된다.

-   Virtual Router 하나 당 Virtual IP 주소가 하나 할당된다.

-   하나의 Virtual IP에 Virtual MAC 주소가 기본적으로 4개가 생성된다.

-   결과적으로 4대의 Gateway 장비를 동시에 사용하는 것이 가능하다.



-   AVF 중 하나의 장치를 AVG(Active Virtual Gateway)로 선출한다.

-   AVG는 AVF의 가상 MAC 주소를 관리하고, 내부 End Device가 Gateway에 대한 ARP를 요청하는 경우Loadbalancing 방식에 하나의 AVF 가상 MAC 주소를 응답하게 한다.



AVF 선출 조건



-   GLBP Priority 값이 높은 장비가 선출된다 (기본값: 100)

-   GLBP Priority 값이 동일한 경우 실제 IP 주소의 숫자가 큰 장비가 선출된다.





GLBP는 다음 3가지 방식의 Load-balancing을 지원한다.

1)     Round Robin (Default)

2)     Weighted (가중치 방식)

3)     Host-dependent





GLBP 설정

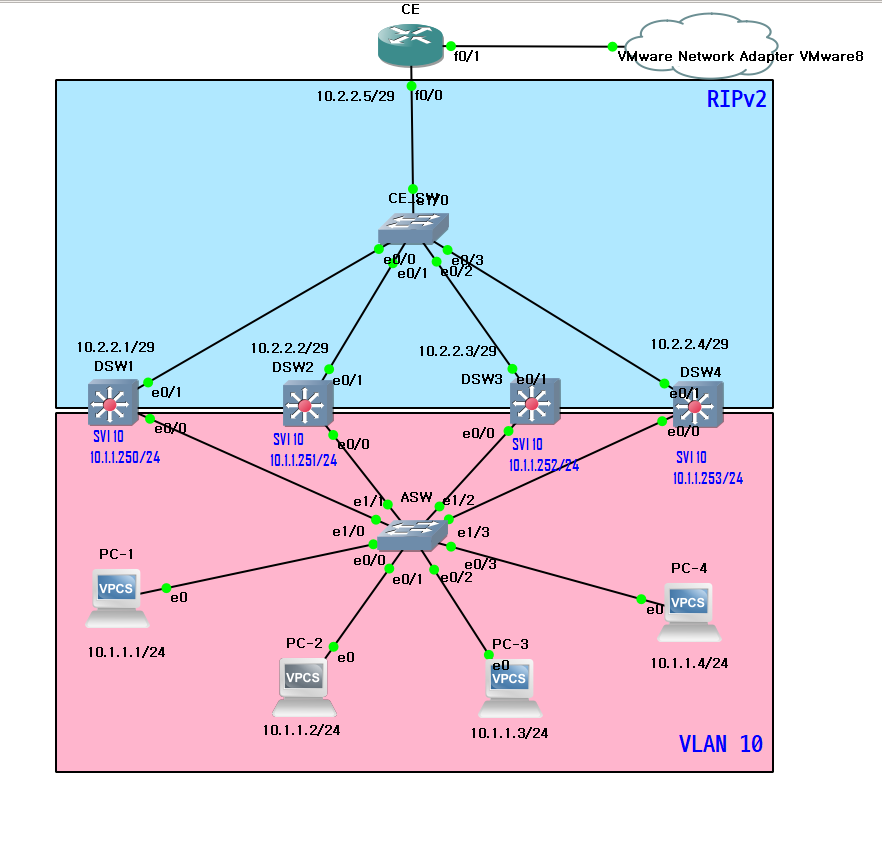

초기 네트워크 구성





Network LAB





DSW1 설정



DSW1(config)#int vlan 10 DSW1(config-if)#glbp 1 ip 10.1.1.254 DSW1(config-if)#glbp 1 priority 130 DSW1(config-if)#glbp 1 preempt delay minimum 30 DSW1(config-if)#glbp 1 weighting 100 lower 90 upper 100 DSW1(config-if)#glbp 1 weighting track 1 decrement 50

glbp 1 weighting 100 lower 90 upper 100:

weighting 값이 90 이하이면 기능 수행 못함 회복 후 100이되면 기능 수행 가능 (멀티 트래킹 가능)
upper 기본 값은 weighting 값이다
(glbp 1 forwarder preempt delay minimum 30) Default 설정



DSW2 설정



DSW2(config)#track 1 int e 0/1 line-protocol DSW2(config-track)#int vlan 10 DSW2(config-if)#glbp 1 ip 10.1.1.254 DSW2(config-if)#glbp 1 priority 120 DSW2(config-if)#glbp 1 weighting 100 lower 90 upper 100 DSW2(config-if)#glbp 1 weighting track 1 decrement 50 DSW2(config-if)#glbp 1 weighting track 1 decrement 50

glbp 1 priority 120: 우선순위를 120으로 주면 DSW1 장비가 죽으면 DSW2장비가 동작한다. (우선순위 순서)



DSW3 설정



DSW3(config)#track 1 int e 0/1 line-protocol DSW3(config-track)#int vlan 10 DSW3(config-if)#glbp 1 ip 10.1.1.254 DSW3(config-if)#glbp 1 weighting 100 lower 90  DSW3(config-if)#glbp 1 weighting track 1 decrement 50



DSW4 설정



DSW4(config)#track 1 int e 0/1 line-protocol DSW4(config-track)#int vlan 10 DSW4(config-if)#glbp 1 ip 10.1.1.254 DSW4(config-if)#glbp 1 weighting 100 lower 90  DSW4(config-if)#glbp 1 weighting track 1 decrement 50







테스트



1)  DSW show glbp



AVG(작업 반장) 부분



DSW1#show glbp  Vlan10 - Group 1   State is Active     1 state change, last state change 00:05:20   Virtual IP address is 10.1.1.254   Hello time 3 sec, hold time 10 sec     Next hello sent in 0.160 secs   Redirect time 600 sec, forwarder timeout 14400 sec   Preemption enabled, min delay 30 sec   Active is local   Standby is 10.1.1.251, priority 120 (expires in 7.776 sec)   Priority 130 (configured)   Weighting 100 (configured 100), thresholds: lower 90, upper 100     Track object 1 undefined   Load balancing: round-robin   Group members:     aabb.cc80.0100 (10.1.1.250) local     aabb.cc80.0200 (10.1.1.251)     aabb.cc80.0300 (10.1.1.252)     aabb.cc80.0400 (10.1.1.253)   There are 4 forwarders (1 active)



AVF(일꾼) 부분



Forwarder 1     State is Active       1 state change, last state change 00:05:08     MAC address is 0007.b400.0101 (default)     Owner ID is aabb.cc80.0100     Redirection enabled     Preemption enabled, min delay 30 sec     Active is local, weighting 100   Forwarder 2     State is Listen     MAC address is 0007.b400.0102 (learnt)     Owner ID is aabb.cc80.0200     Redirection enabled, 597.792 sec remaining (maximum 600 sec)     Time to live: 14397.792 sec (maximum 14400 sec)     Preemption enabled, min delay 30 sec     Active is 10.1.1.251 (primary), weighting 100 (expires in 9.216 sec)   Forwarder 3     State is Listen     MAC address is 0007.b400.0103 (learnt)     Owner ID is aabb.cc80.0300     Redirection enabled, 598.080 sec remaining (maximum 600 sec)     Time to live: 14398.080 sec (maximum 14400 sec)     Preemption enabled, min delay 30 sec     Active is 10.1.1.252 (primary), weighting 100 (expires in 9.472 sec)   Forwarder 4     State is Listen     MAC address is 0007.b400.0104 (learnt)     Owner ID is aabb.cc80.0400     Redirection enabled, 598.144 sec remaining (maximum 600 sec)     Time to live: 14398.144 sec (maximum 14400 sec)     Preemption enabled, min delay 30 sec     Active is 10.1.1.253 (primary), weighting 100 (expires in 8.736 sec)



2)  DSW show glbp brief



DSW1#show glbp brief   Interface   Grp  Fwd Pri State    Address         Active router   Standby router  Vl10        1    -   130 Active   10.1.1.254      local           10.1.1.251  Vl10        1    1   -   Active   0007.b400.0101  local           -  Vl10        1    2   -   Listen   0007.b400.0102  10.1.1.251      -  Vl10        1    3   -   Listen   0007.b400.0103  10.1.1.252      -  Vl10        1    4   -   Listen   0007.b400.0104  10.1.1.253      -



2)  ASW show glbp brief



ASW1#show mac address-table           Mac Address Table ------------------------------------------- Vlan    Mac Address       Type        Ports ----    -----------       --------    -----   10    0007.b400.0101    DYNAMIC     Et1/0   10    0007.b400.0102    DYNAMIC     Et1/1   10    0007.b400.0103    DYNAMIC     Et1/2   10    0007.b400.0104    DYNAMIC     Et1/3   10    aabb.cc80.0100    DYNAMIC     Et1/0   10    aabb.cc80.0200    DYNAMIC     Et1/1   10    aabb.cc80.0300    DYNAMIC     Et1/2   10    aabb.cc80.0400    DYNAMIC     Et1/3 Total Mac Addresses for this criterion: 8



3)  PC1 Ping Test



ping test





trace test





참고) GNS 설정파일



GLBP GNS 설정.txt
