IEEE 802.1x Authentication (Dot1x 인증)

-   스위치 포트에 연결되는 사용자를 확인하고 해당 사용자에 대한 인증이 통과되는 경우에만 해당 포트를 활성화시킬 수 있는 인증 방식이다.

-   오늘날에는 원래 목적이었던 유선 스위치보다 무선(Wireless) AP 인증 등에 주로 사용되고 있다.

-   Dot1 x 인증에는 EAP(Extensible Authentication Protocol)라는 인증 프로토콜을 사용한다.

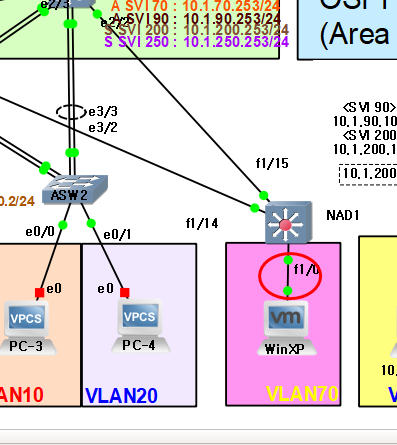

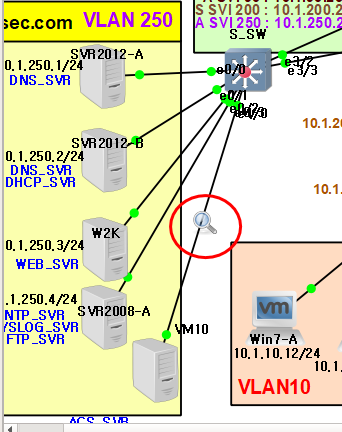

네트워크 구성





-   Client는 (VLAN 90에서 인증 후 VLAN 70으로 변경된다.)

-   ACS 서버(VLAN 250 / 10.1.250.5)

-   GateWay 주소 (VLAN 70 / 10.1.70.252~254, VLAN 90 /10.1.90.252~254)

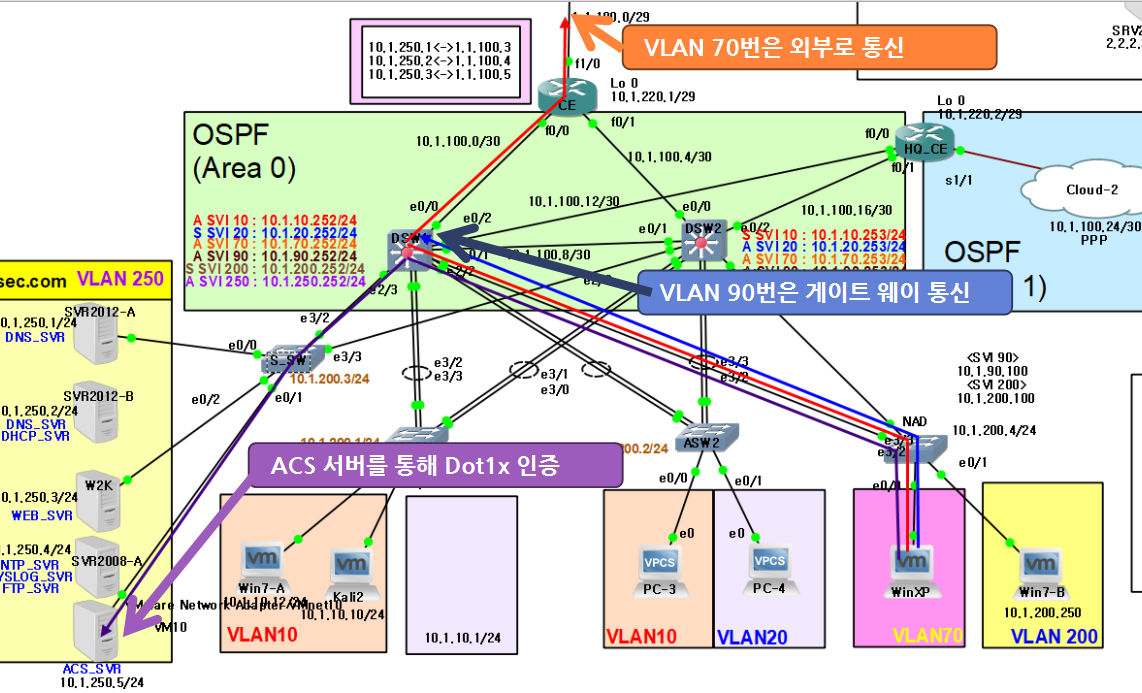

-   인증이 되지 않으면 VLAN 90번으로 사용하고 VLAN 90번은 게이트웨이(10.1.90.254 / DSW)까지 밖에 통신이 되지 않는다.

-   ACS 서버를 통해 Dot1 x 인증이 완료되면 VLAN 70번으로 바뀌고 VLAN 70번은 외부로 통신이 가능하다.

-   Client(WinXP) PC를  ACS서버(10.1.250.5 / Window Server)로 부터 Dot1x인증 후 외부로 통신되게 하려고 한다.



NAD 스위치 초기 설정



-  하위 포트는 Access로 설정하고 Vlan 90번이 통과될 수 있도록 한다.

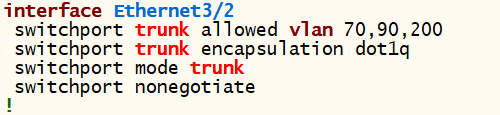

-  상위 포트는 Trunk로 설정하고 Vlan 70, 90번이 통과될 수 있도록 한다.





-   NAD 스위치는 ACS인증서버(Vlan 250)와 통신이 가능해야 Dot1x 인증처리를 수행할 수 있다.

-   Default Routing을 통해 vlan 250번 대역으로 갈 수 있도록 설정한다. (ip route 0.0.0.0 0.0.0.0 10.1.90.254)



- NAD 스위치를 Radius 서버(10.1.250.5)에 등록한다.



<NAD> conf t aaa new-model radius-server host 10.1.250.5 key cisco123 ip radius source-interface vlan 90



DSW 스위치 초기 설정

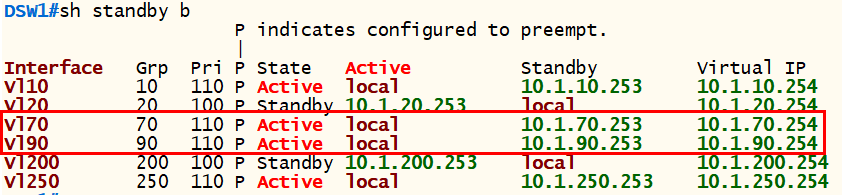

-   VLAN 70, 90번을 HSRP로 구성하여 DSW1에는 Active DSW2에는 Standby 상태로 구성한다.





NAD 스위치 Radius 접속 확인



1. ACS서버에서 NAD AAA Client를 생성



-   NAD VLAN 90번 IP로 설정하고 RADIUS (IETE)로 설정 후 Submit버튼을 클릭한다.

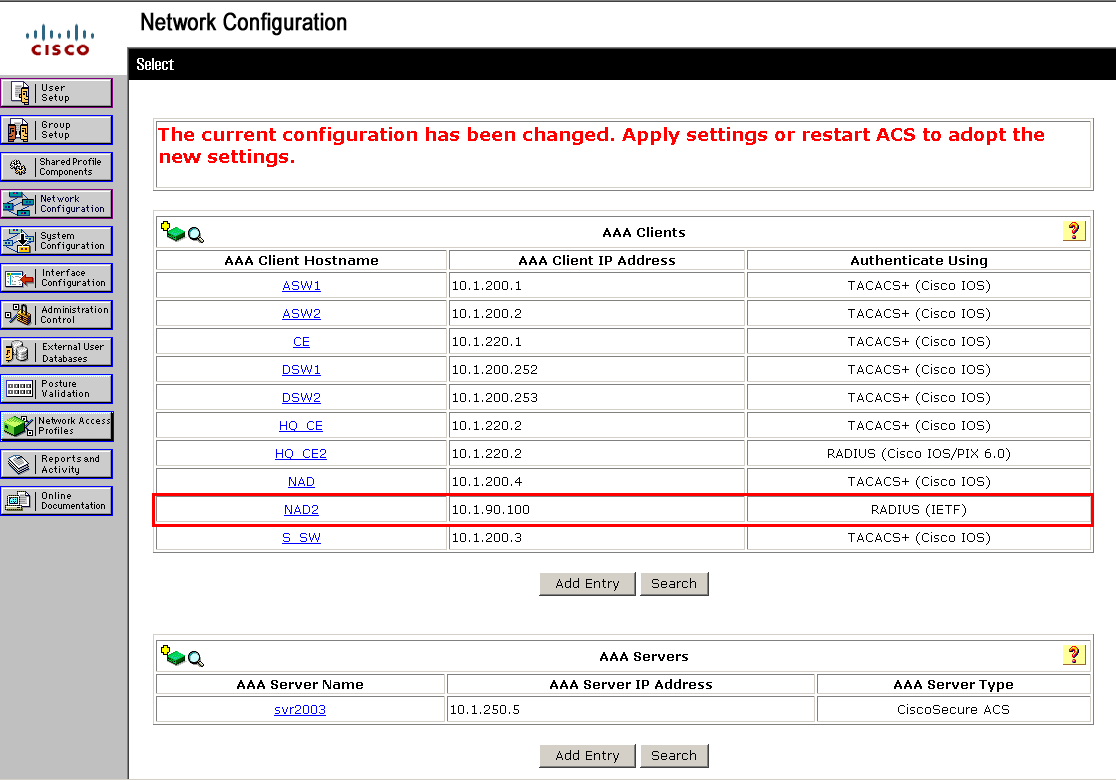

-   아래 화면과 같이 정상적으로 NAD2가 추가된 것을 확인할 수 있다.





2. NAD 스위치에서 ACS서버 접속 테스트



-   NAD 스위치에서 test aaa group radius Branch1 cisco123 leagcy 명령어를 통해 ACS 서버에 정상적으로 접근하는지 확인한다.





3. ACS서버에서 Dot1x인증을 하기 위한 Radius 설정

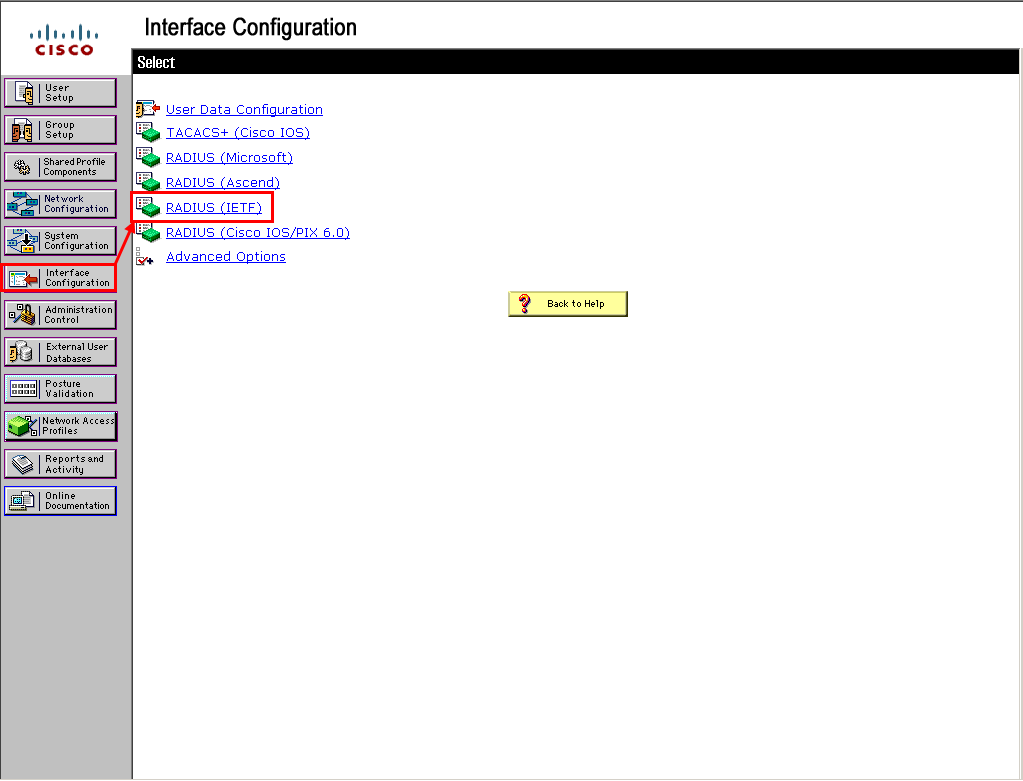

-   Interface Configuration 메뉴에서 RADIUS (IETE)를 클릭한다.

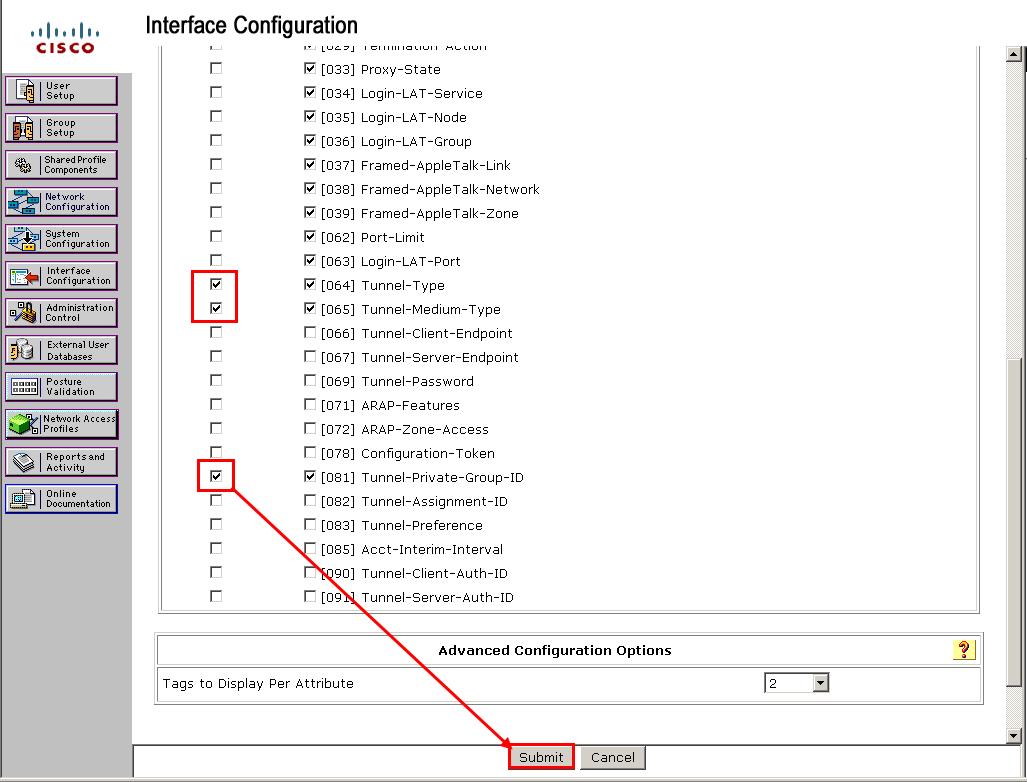

-   64, 65, 81번을 선택 후 Submit 버튼을 클릭한다.

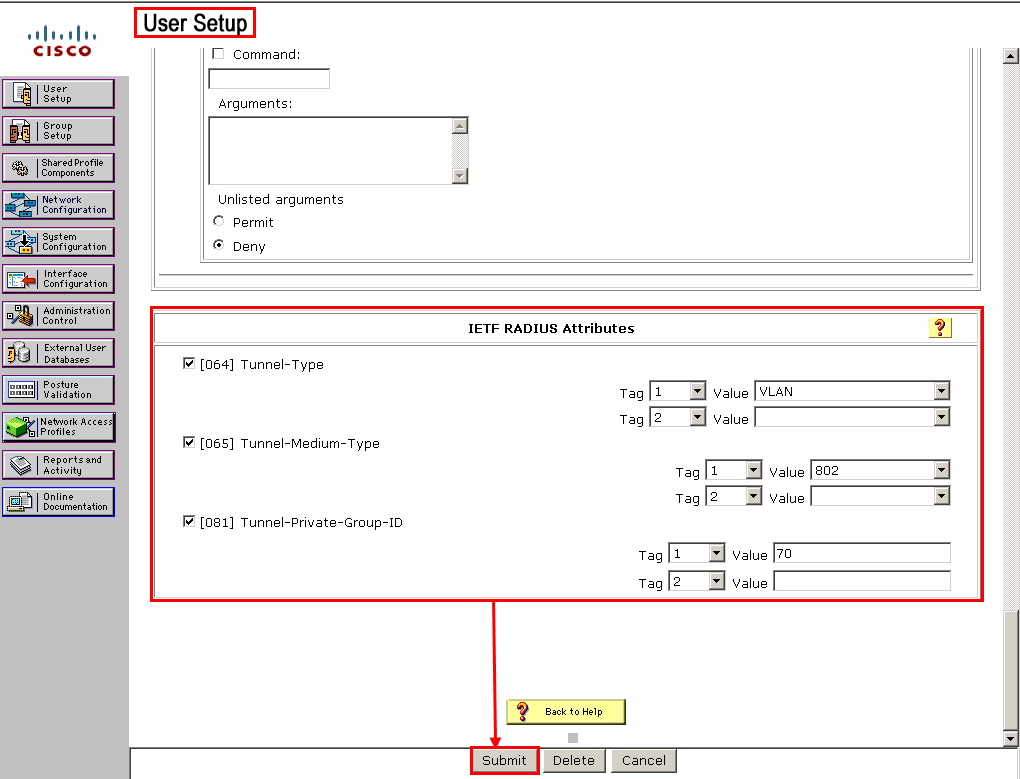

-   64번 Tunnel-Type은 VLAN을 변경할 것이기 때문에 VLAN으로 설정한다.

-   65번 Tunnel-Medium-Type은 IEEE 802(LAN)을 사용할 것이기 때문에 802로 설정한다.

-   81번 Tunnel-Private-Group-ID는 VLAN 70번으로 변경할 것이기 때문에 70으로 설정한다.

-   모든 설정을 완료한 후 Submit 버튼을 클릭한다.



user1 사용자 설정



4. NAD 스위치에서 Dot1x인증 설정 (IOS12)





aaa authentication dot1 x default group radius: dot1x에 대한 인증은 radius에서 진행하도록 설정한다.
aaa authentication network group radius: 네트워크에 대한 권한을 radius에서 진행하도록 설정한다. (VLAN 변경)
dot1 x system-auth-control: dot1 x 인증을 설정한다.
dot1x port-control-auto: 포트를 dot1x인증을 활성화한다. (사용자 이름, 패스워드를 통한 인증)
dot1 x auth-fail max-attempts 3: 3번까지 인증 시도를 허용한다.
dot1 x auth-fail vlan 444: 인증 실패 시 VLAN 444번으로 이동한다.

do1x timeout reauth-period 3600: 1시간마다 재인증을 요청한다.



<NAD> conf t aaa new-model radius-server host 10.1.250.5 key cisco123 ip radius source-interface vlan 90 aaa authentication dot1 x default group radius aaa authorization network default group radius dot1 x system-auth-control int range fa 1/0 - 10  shut  desc ##End_User_PC##  switchport mode access  switchport access vlan 90  spanning-tree portfast  dot1x port-control auto  dot1x auth-fail max-attempts 3  dot1x auth-fail vlan 444  dot1x reauthentication  dot1x timeout reauth-period 3600  no shut !







5. Client에서 IP를 DHCP로 설정



-   DHCP로 설정하면 IP를 할당받지 못하므로 0.0.0.0 상태가 된다.





6.  Wired AutoConfig 실행

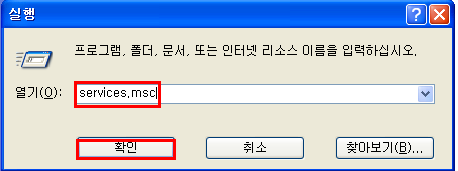

-   services.msc 명령어를 입력해서 서비스로 들어간다.

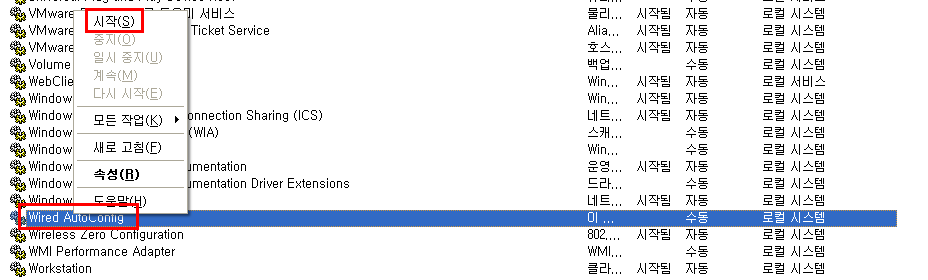

-   Wired AutoConfig를 시작하고 속성에 들어가서 자동으로 설정하여 부팅 시마다 서비스가 실행되도록 설정한다.





7. 로컬 영역 연결 속성 인증 수정

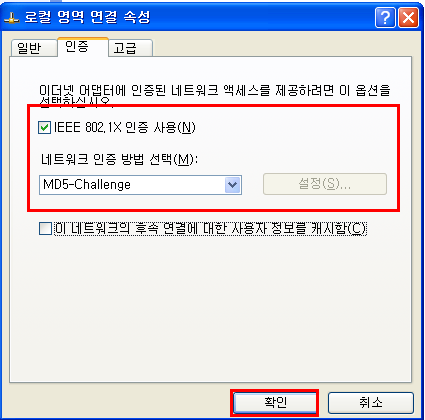

-   인증에서 IEEE 802.1X인증을 사용하고 인증 방식을 MD5-Challenge(CHAP) 방식을 선택한다.





8. 연결 확인

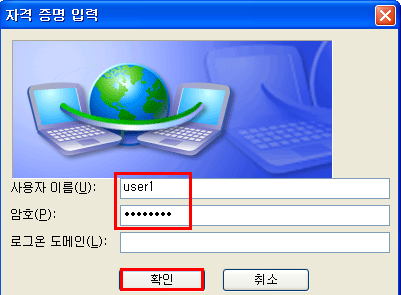

-  연결을 시도하면 자격 증명 입력 창에 ACS 서버에 등록된 사용자 아이디와 패스워드를 입력한다.

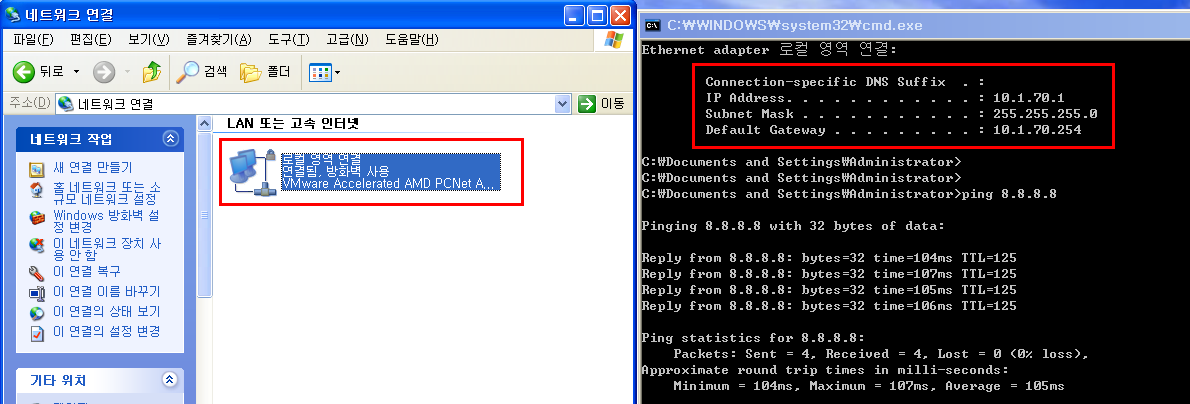

-   VLAN 70번으로 DHCP 서버에서 받아온 것을 확인할 수 있고 외부로 정상적으로 통신이 가능하다.







-   Client의 패킷을 확인해 보면 CHAP 방식을 통하여 정상적으로 인증이 완료 된것을 확인할 수 있다.





EAP Packet



-  ACS 서버로 가는 패킷을 확인해 보면 Radius도 정상적으로 인증이 완료된것을 확인할 수 있다.





Radius Packet



인증과정을 다시 확인하고 싶은 경우



1.   PC의 NIC를 비활성화 시킨다.

2.   NAD에서 dot1x initialize int fa 1/x 명령어를 입력한다.

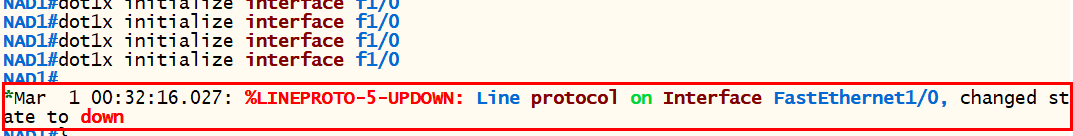

3.   명령어를 반복적으로 입력 후 Interface가 Down되는 것을 확인한다.

4. 다시 NIC를 활성화 시킨 후 인증한다.
