[Router] EoMPLS(Ethernet over MPLS) 구성

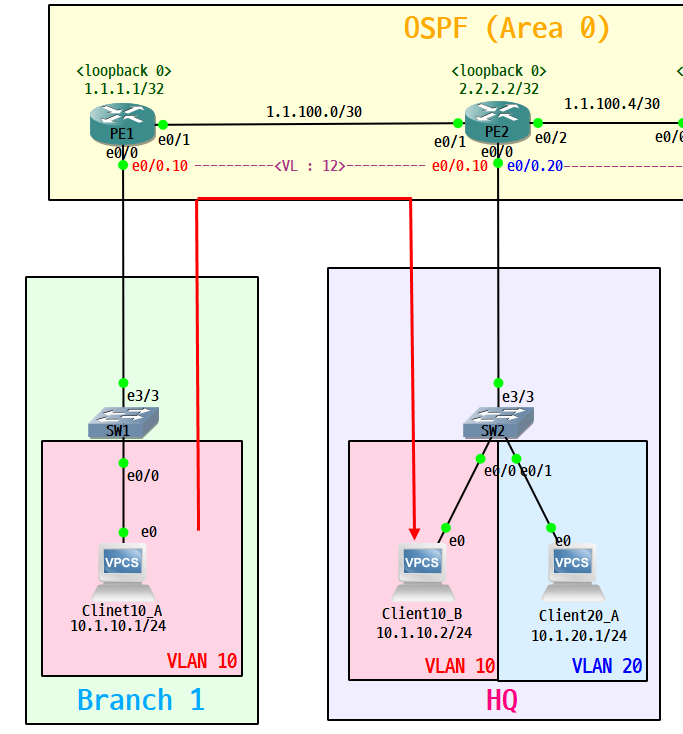

네트워크 구성

Config(Interface, Routing, mpls).txt

0.00MB

1) EoMPLS 구성

xconnect 2.2.2.2 12 encapsulation mpls
   PE2의 LDP IP 번호는 2.2.2.2이기 때문에 해당 IP주소로 지정한다.
   VL 번호를 12번으로 지정한다.

<PE1>
conf t
int e 0/0.10
 encapsulation dot1q 10
 xconnect 2.2.2.2 12 encapsulation mpls
exit

<PE2>
conf t
int e 0/0.10
 encapsulation dot1q 10
 xconnect 1.1.1.1 12 encapsulation mpls
exit
int e 0/0.20
 encapsulation dot1q 20
 xconnect 4.4.4.4 23 encapsulation mpls
exit

<PE3>
int e 0/0.20
 encapsulation dot1q 20
 xconnect 2.2.2.2 23 encapsulation mpls
exit

2) 설정 확인

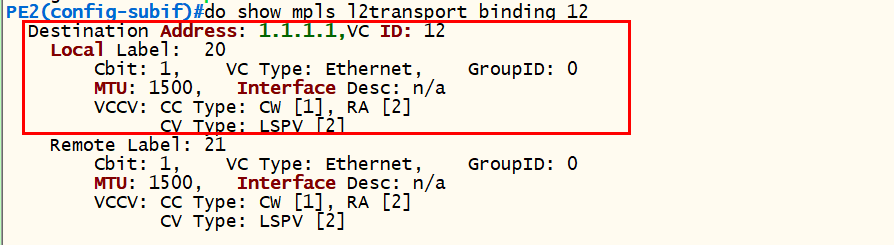

2.1) show mpls l2transport binding [VC 번호]

-  PE1, PE2 간 VC번호 12번으로 통신하는것을 확인할 수 있다.

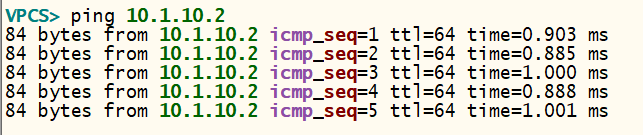

2.2) Ping 테스트

-   다른 네트워크 대역에 있는 같은 VLAN끼리 통신이 가능하다.





3) 동작 방식

-   Client10_A에서 Client10_B로 ICMP 패킷을 보낸다.

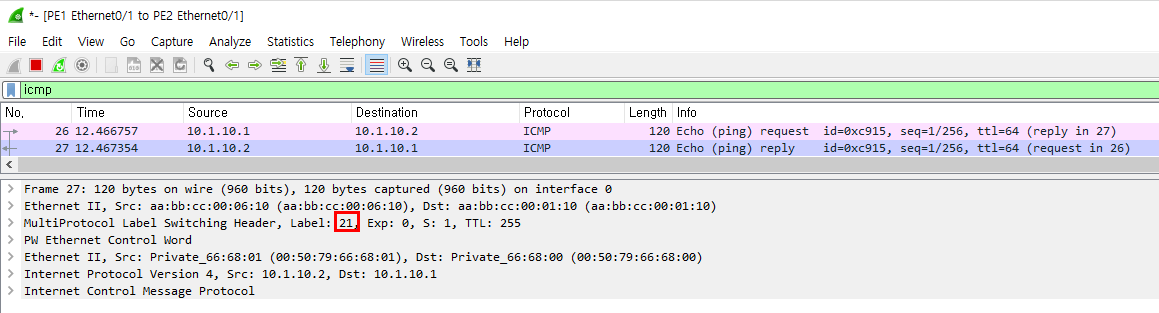

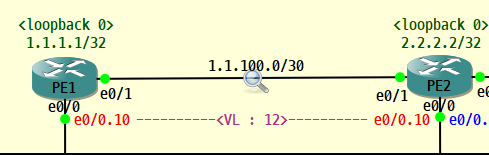

-   PE1과 PE2 사이의 패킷을 Wireshark로 확인한다.





-   L3계층에서 ARP 패킷을 보내는것을 확인할 수 있다.





-   ICMP 요청 패킷에 20번 태그를 붙이는 것을 확인할 수 있다.





  -   ICMP 응답 패킷에 21번 태그를 붙이는 것을 확인할 수 있다.
