[IPv6] IPv6 (Internrt Protocol v6), ICMPv6 개념, 전송방식 및 설정

1) IPv6 도입 배경

-  현재 사용되고 있는 IPv4는 컴퓨터와 인터넷 등 네트워크의 광범위한 사용을 예측하지 못하던 시대에 등장하였다.

-   90년대에 Web이 도입되면서 IP를 쓰는 곳들이 점점 많아져서 2011년에 42억 개인 IPv4 주소의 개수가 고갈된다.

-   Classless, NAT, PAT 등 가용 IP를 늘리기 위해 다양한 방법을 사용하고 있지만 현재에도 냉장고, 시계 각종 IoT 등 다양한 IP를 쓰는 장비들이 추가되고 있다.

-    IPv4는 다르게 IPsec(Internet Protocol Security)을 지원하지 않는다.

2) IPv6  Format

-   128 Bit의 크기를 가지고 있다.

-   16진수로 표현하기 때문에 총 32자리의 숫자로 표현된다.

-   16진수 4개의 숫자마다 :(콜론)을 써서 구분한다.



Leading 0s: 앞에 오는 0들을 생략할 수 있다.

(2001:0000:0000:00A1:0000:0000:0000:1E2A → 2001:0:0:A1:0:0:0:1E2A)

Consecutive 0s: 연속되는 0을 생략할 수 있다.

(2001:0:0:A1:0:0:0:1E2A → 2001:0:0:A1::1E2A)







Network Prefix: Network ID

Interface ID: Host ID

-   IPv4와 다르게 Subnet Mask는 사용하지 않는다.





Q) 2011:AABB:0:CCD0:: /60 에서 할당 가능한 주소는?

2011:AABB:0:CCD0:: ~ 2011:AABB:0:CCDF:FFFF:FFFF:FFFF:FFFF

3) IPv6 Header

-   IPv4가 도입될 시기의 경우 효율적인 처리보다는 안정성 더 중요시하게 생각했기 때문에 다양한 값들이 존재했었다.

-   패킷의 효율적인 처리를 위해 기본 헤더를 간략화하고 확장 헤더의 개념을 도입하였다.

-   IPv는 패킷의 크기가 항상 40byte로 고정되어있기 때문에 헤더 길이 필드(IHL)가 필요하지 않다.

-   IPv4의 경우 단편화했을 경우 첫 번째 패킷만 QoS 기능을 수행할 수 있었는데 IPv6의 경우 Flow Label을 통해서 모든 패킷에서 확인할 수 있다.



Traffic Class: Type Of Service 기능을 수행한다. (Quality of Service)

Payload Length: 전체 길이 필드가 사라지고 Payload 길이만 표시한다. (4 계층부터 Data길이)

Next Header: Protocol 기능을 수행한다.

Hop Limit: TTL(Time-To-Live) 기능을 수행한다.





4) IPv6 Fragmentation

-   IPv6 Node는 전송 Packet의 크기가 MTU보다 클 경우 Fragmentation 수행한다.

-   기본 헤더에 확장 헤더를 추가한다.

-   각 헤더의 길이는 8 옥텟의 배수로 나눈다.

-   최종 목적지 Node만 확인하는 확장 Header는 Fragmeable Part로 분류한다.

-   중간 Node가 확인해야 할 확장 Header는 Unframentable Part로 분류한다.



5) IPv6 주소 전송방식

-   IPv6의 전송방식은 Unicast, Multicast, Anycast가 있다. Broadcast는 지원하지 않는다.

5.1) Unicast

-   단일 인터페이스를 위한 식별자이다.

-   유니캐스트 주소로 전송된 패킷을 해당 주소에 의해 식별된 인터페이스로 전달한다.

-   유니캐스트에 사용되는 다양한 주소들이 있다.



5.1.1) Global Unicast Address

-   전 세계에서 고유한 주소를 의미하고, 외부에서 접근이 가능한 대역이다. (IPv4의 공인 IP 주소 역할로 이해하면 된다.)

-   현재 사용되고 있는 Global Unicast 주소 대역은 2000::/3 대역이다. (앞의 3bit가 001로 고정된 주소 범위이다.)





-   공식적인 절차를 통해서 할당받아야 사용 가능하다.

    (IANA(ICANN) → RIR(APNIC) → KISA →ISP(KT, SKT, LG) → Customer)





5.1.2) Link-Local Address

-   인터페이스 Global Unicast 주소를 할당하거나 혹은 IPv6를 활성화시키는 경우 자동으로 생성되는 주소이다.

-   Cicso 라우터의 경우 Link-Local 주소는 Modified EUI-64 방식으로 생성된다. (동작 방식은 9번에서 설명하겠습니다.)

-   동일 Link에서만 사용이 가능한 주소이고 외부에서 접근이 불가능하다.

-   FE80::/10 대역으로 예약되어있고 관리적인 편의성을 위해서 관리자가 수동으로 변경하는 것도 가능하다.

-   동일 Subnet 안에서 제어 메시지(ICMPv6 / Dynamic Routing Protocol Update 등)를 전송하는 경우 사용된다.



5.1.3) Unique Local Unicast Address

-   특정 지역에서만 사용되는 IP주소로 IPv4 주소의 사설 IP 주소 개념과 비슷하다.





5.1.4) Loopback Address

-   노드가 스스로에게 패킷을 보낼 수 있는 루프백 인터페이스를 식별하는 데 사용한다.

-   주소는 0:0:0;0:0:0:0:1 또는 ::1로 사용한다.

5.2) Multicast

-   인터페이스들의 집합을 위한 식별자이다.

-   멀티캐스트 주소로 전송된 패킷은 해당 주소에 의해 식별된 모든 인터페이스로 전달된다.



5.2.1) Well-knows Multicast Address

-   사전에 정해진 특정 Multicase 주소이다.

-   All-node Multicast

-   All-route Multicast

-   Solicited node Multicast (10번에 자세히 설명하였다.)



5.2.2) Temporary Multicast Address

-   특정 지역 안에서만 사용되는 Multicast 주소이다.

6) IPv6 Interface-ID 생성 방식

-   기본적으로 상위 64bit를 Subnet Prefix로 구분하고, 하위 64bit를 Interface ID로 구분한다.

-   자동으로 Interface-ID를 할당할 수 있는 방법들이 존재한다. (Address-Auto-config)

-   DHCPv6 서비스를 사용하는 방식을 Stateful Address Auto-Config라고 한다.

-   나머지 자동할당 방식을 Stateless Address Auto-Config라고 한다.

6.1) IPv6를 Host에게 할당하는 방식

6.1.1) 수동 할당(Manually Configuration)

-   IPv6 IP를 수동으로 할당하는 방식이다.



6.1.2) DHCPv6 (Stateful Address Auto-Config)

-    DHCPv6 서버를 별도로 구축해야만 사용이 가능하다.



6.1.3) Modified EUI-64 (Stateless Address Auto-Config)

-   Cisco 라우터 등에서 사용되는 방식이다.

-  DHCPv6 서버를 구축하지 않아도 자동 할당이 가능하다. (9.2에서 자세하게 설명하였다.)



6.1.4) Auto-genetate Pseudo Random

-   MicroSoft 운영체제 (Window)에서 사용되는 방식이다.

-   Hash를 사용하여 임의적인 64bit Interface-ID를 생성하여 사용한다.

-   일정 시간 간격으로 임시 IPv6 주소를 변경하여 사용하기 때문에 보안적으로 더 안전하다.

-   Gateway 장비에서 RA(Router Advertisement) 메시지를 전송해야만 IPv6 주소가 자동으로 생성될 수 있다.

    (RA 메시지 안에는 Subnet prefix 등의 정보가 들어있다. Cisco 장비가 Gateway인 경우 ipv6 unicast-routing 명령어를 입력해야만 RA 전송이 가능하다.)

-   DHCPv6 서버를 구축하지 않아도 자동 할당이 가능하다. (11에서 자세하게 설명하였다.)

7) IPv6 장점

-   무한대에 가까운 주소를 부여할 수 있다.

-   NAT로 인한 Application 동작 문제를 해결할 수 있다.

-   Hierarchical Addressing이 가능하다.

-   Network Mobility와 IPSec 기본으로 제공된다.

-   IPv6 주소 할당 및 Renumbering이 편리하다.

-   Routing 성능이 향상된다.

8) IPv6 구성

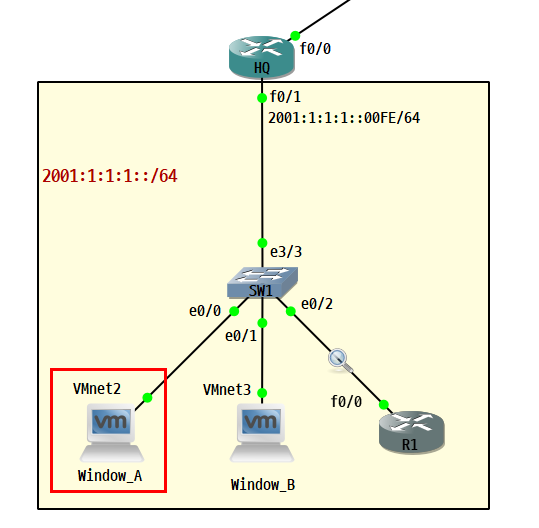

-    본사(HQ) 라우터의 FastEthernet 0/1 포트를 IPv6로 구성하려고 한다.

8.1) HQ 라우터의 Fast Ethernet 0/1번 포트 설정

<HQ>

int fa 0/1
 ipv6 add 2001:1:1::00FE/64
 no sh
!

- verify -
show ipv6 interface brief
show ipv6 interface fastethernet 0/1

8.2) 인터페이스 설정 확인

8.2.1) show ipv6 interface brief





8.2.2) show ipv6 interface fasteternet 0/1



9) Modified EUI-64 생성 방식 (Link-Local Address 설정 확인)

-   HQ라우터의 FastEthernet 0/1 MAC 주소를 확인해보면 CC01:34CC:0001인것을 확인할 수 있다.

-   해당 MAC 주소를 이용하여 Modified EUI-64 동작 방식을 설명하려고 한다.





1. Interface의 MAC 주소를 절반으로 나눈다.

   CC01:34CC:0011 → CC01:34 CC:0011



2. 그 사이에 FFFE를 추가한다.

  CC01:34 → CC01:34FF:FECC:0001



3. MAC 주소에서 7번째 비트를 0에서 1로 변경한다.

   1100 1100 0000 0001 -> CC01

   1100 1110 0000 0001 -> CE01



4. 위에서 생성된 주소 앞에 FE80::을 붙여서 Link-Local 주소를 생성한다.

   CE01:34FF:EECC:0011 → FE80:CE01:34FF:FECC:0001

9.1) 결과 확인

 show interface ipv6 interface fastethernet 0/1

-   show interface ipv6 interface fa 0/1 명령어로 확인해보면 Link-Local Address가 생성된 것을 확인할 수 있다.



9.2) Modified EUI-64 IP 자동할당 설정

-   HQ 라우터에서 ipv6 unicast-routing 명령어를 입력한다.

<HQ>
ipv6 unicast-routing





-   Switch와 R1 라우터 사이를 Wireshark로 패킷을 확인한다.



-   ICMPv6 패킷으로 Prefix information 정보를 보내는 것을 확인할 수 있다.





-   R1라우터에서 IPv6 주소를 자동할당받는다.

<R1>
conf t
int fa 0/0
 ipv6 address autoconfig
 no sh
!

9.3) 결과 확인



show ipv6 interface fastethernet 0/0

-   IPv6 주소가 자동으로 할당된 것을 확인할 수 있다.



HQ 라우터로 Ping Test

-   자동할당받은 IP로 HQ라우터와 정상적으로 ICMPv6 패킷을 주고받는 것을 확인할 수 있다.



10) Solicited node Multicast

-   [ FF02::1:FF/104] + [24bit] 방식으로 사용된다.

-   특정 인터페이스에 Global Unicast 주소 및 Link-Local IPv6 주소가 할당될 경우 해당 주소들을 Solicited node Multicast 주소를 자동으로 생성하게 된다.

-   해당 인터페이스를 가리키는 고유한 그룹 주소로 사용된다.

-   NDP(Neighbor Discovery Protocol) 과정에서 과거 ARP와 다르게 Broadcast 주소가 아닌 Solicited Node Multicast 주소를 사용한다.

-   결과적으로 Target 장치가 아닌 나머지 장치들은 NS 메시지를 받더라도 자신의 Multicast 주소가 아니기 때문에 처리하지 않는다. (부하를 줄일 수 있다.)





11) Auto-genetate Pseudo Random 자동할당 설정

-   Window_A에서 IPv6를 자동할당받으려고 한다.



11.1) Window_A IPv6 확인

-   Window_A에서 IPv6를 자동으로 받기 설정 후 ipconfig 명령어를 입력한다.

<Window_B CMD>
ipconfig /all





-   Ipv6 테이블을 확인한다.

<Window_B CMD>
netsh int ipv6 show neighbor



11.2) HQ라우터로 Ping Test

-   HQ라우터에게 ICMPv6 패킷이 정상적으로 가는지 확인한다.





-   neighbor에 HQ라우터가 추가된 것을 확인할 수 있다.





-   Window_A와 Switch 사이를 Wireshark로 패킷을 확인한다.





-   NS 메시지를 확인해보면 해당 장비에 Multicast를 보내는 것을 확인할 수 있다.



12) ICMPv6(Internet Control Message Protocol)

-   ICMP 역할은 IP를 보조하는 비서와 같다.

-   ICMPv6는 ICMPv4보다 더 많은 역할을 수행한다.

-   IPv6의 경우 ARP 역할을 ND(Neighbor Discover)가 수행하고 IGMP 역할을 MLD가 수행한다. (ND와 MLD는 ICMPv6에 포함되어있다.)

12.1) ICMPv6 역할

-   ICMPv6는 정보제공과 오류 통보 역할을 수행한다.



12.1.1) 오류 통보 (type 0 ~ 127)

Type 1: Destination Unreachable

Type 2: Packet Too Big

Type 3: Time Exceeded

Type 4: Parameter Problem



12.1.2) 정보제공 (type 128 ~ 255)

Type 128: Echo Request

Type 129: Echo Reply

Type 130 ~ 132: MLD (Multicast)에서 사용

Type 133 ~ 136: ND (Neighbor Discover)에서 사용

    Type 133: RS (Router Solicitation)

    Type 134: RA (Router Advertisement)

    Type 135: NS (Neighbor Solicitation)

    Type 136: NA (Neighbot Advertisement)

Type 137: Redirect
