1. Load-balancer 란?
1) Load-balancer 도입 배경

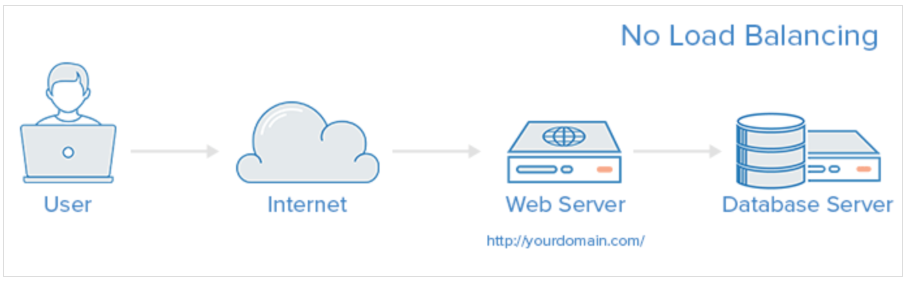

- 클라이언트가 적은 경우 서버의 부하가 적지만 규모가 커지고 클라이언트가 점점 늘어나면 서버는 모든 사람들의 응답을 해주려고 노력하지만 결국엔 지치게 되어 동작을 멈추게 된다.
- 서버의 효율을 높이기 위해서 서버의 성능을 증가시켜야 한다.

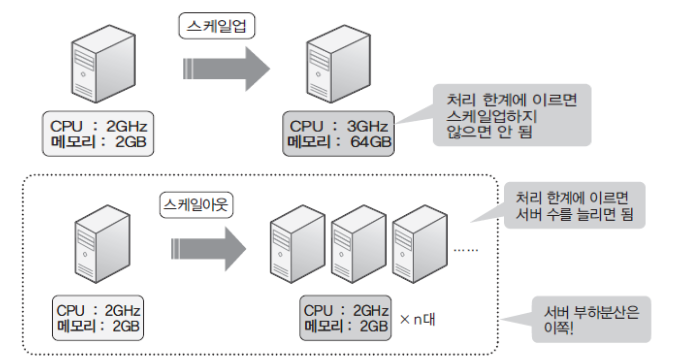

1.1) 성능 증가 방법
- 성능 증가는 Scale-up, Scale-out 2가지 방법이 있다.
- Load-balancer는 Scale-out 방식을 도입하여 서버의 성능을 증가시키는 방식이다.
Scale-up: Server가 더 빠르게 동작하기 위해 하드웨어 성능을 올리는 방법이다.
Scale-out: 하나의 Server 보다는 여러 대의 Server가 나눠서 일을 하는 방법이다.

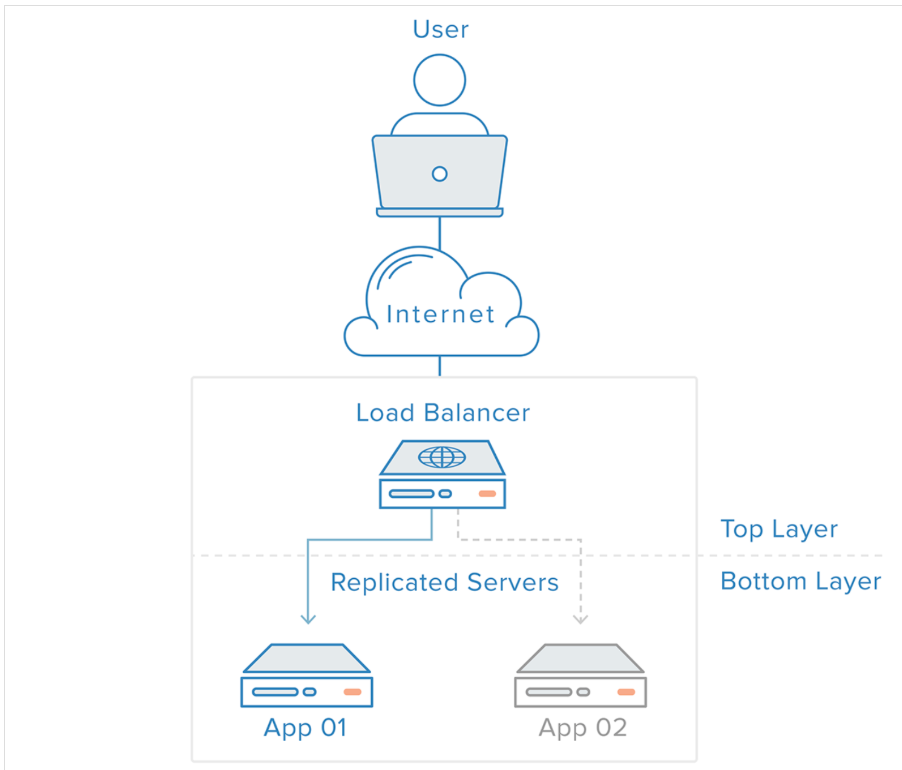

2) Load-balacer 개념
- 하나의 인터넷 서비스가 발생하는 트래픽이 많을 때 여러 대의 서버가 분산 처리하여 서버의 로드율 증가, 부하량, 속도 저하 등을 고려하여 적절히 분산 처리하여 해결해주는 서비스이다.
- 여러 대의 Server에게 균등하게 Traffic을 분산시켜주는 역할을 수행한다.
3) Load-balancer를 사용하는 이유
① 서버의 처리 능력을 향상된다.
② 가용성(availability)을 증가시킨다.
③ 유지보수가 용이하다.
4) Load-balancer 종류
4.1) Layer 2
- Mac 주소를 바탕으로 Load Balancing을 수행한다.
4.2) Layer 3
- IP주소를 바탕으로 Load Balancing을 수행한다.

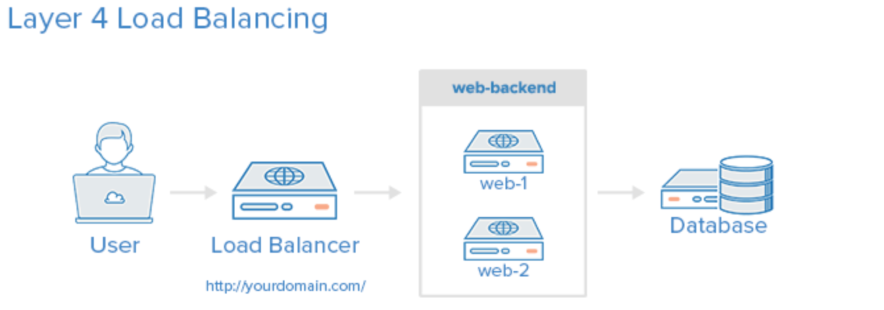

4.3) Layer 4
- Transport Layer(IP와 Port) Level에서 Load Balancing을 수행한다.

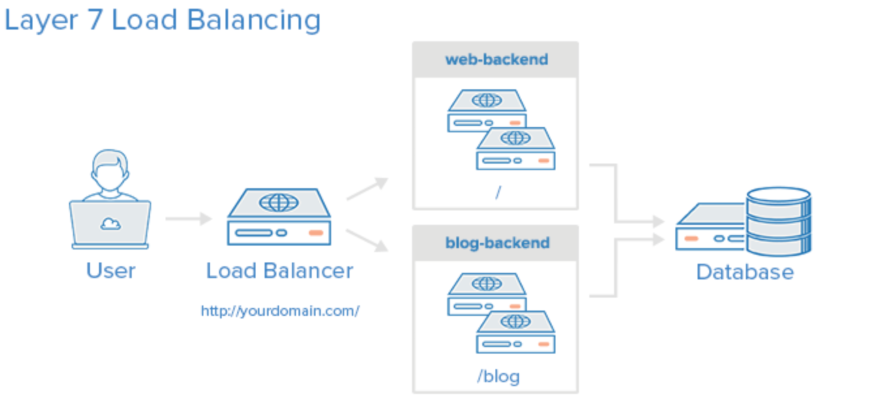

4.4) Layer 7
- Application Layer(사용자의 Request) Level에서 Load Balancing을 수행한다.
5) Static Load-balancer 방식의 종류
- 클라이언트부터 응답을 받으면 서버 상태와 상관없이 서버가 가지고 있는 성질을 기준으로 할당하는 방식이다.
- 정적 부하 분산은 현재 서버의 상태를 파악하기가 어렵다.
① Round-Robin: 순서대로 할당한다.
② Ratio(가중치): 가중치가 높은 서버에게 할당한다.
③ Prioritv Group Active (Active-Standby): Active 장치에게만 할당한다.
6) Dynamic Load-balancer 방식의 종류
- 클라이언트로부터 응답을 받으면 서버 상태에 따라 할당할 대상의 서버를 결정한다.
- 다양한 프로토콜과 애플리케이션에 유연하게 제어할 수 있다.
① 최소 연결 수 (Least Connection): 연결 수 가 작은 서버에게 할당한다.
② 최단 응답 시간 (Fastest): 가장 빠르게 응답하는 서버에 할당한다.
③ 최소 부하 (Least Loaded): 가장 부하가 적은 서버에게 할당한다.
