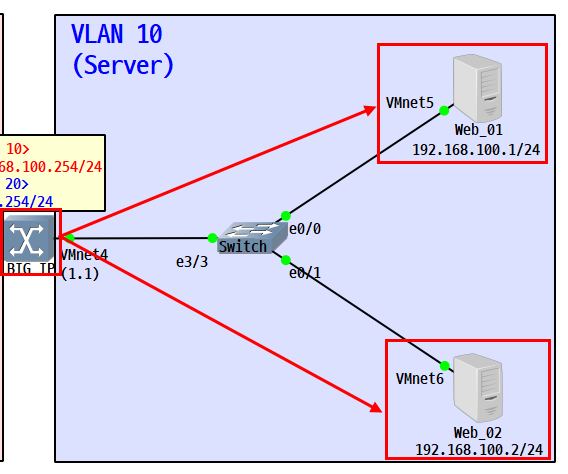

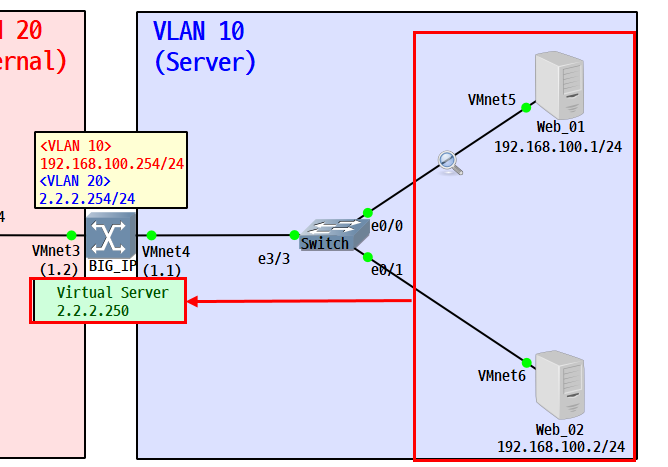

1. 네트워크 구성
- 2개의 Node를 생성한 후 노드를 1개의 Pool로 묶어서 Virtual Server로 생성 하려고 한다.
- 노드와 풀은 Monitor를 통해서 잘 동작하는지 감시한다.
BIG IP GNS LAB 구성 및 기본 인터페이스 설정: https://peemangit.tistory.com/198
2. Local Traffic 영역 설명
Node: 각각의 서버를 구분하는 용도이다.
Pool: 노드들을 묶어서 관리하기 위한 용도이다.
Virtual Server: 대신 처리할 가상 서버를 생성하기 위한 용도이다.
Monitor: 노드와 풀을 감시하기 위한 용도이다.
3. 서버 2대를 Virtual Server로 생성
1) 노드 모니터링 설정
- 노드를 모니터링 할 방법을 생성한다.
- Local Traffic → Nodes → Default Monitor를 클릭한다.
- 서버가 동작하는지 안하는지를 Health Monitor를 통해서 확인할 수 있다.
- ICMP를 기본 모니터 방식으로 지정한다.
- Ping을 5초간격으로 보내서 동작하는지 확인하고 15초 동안 응답하지 않으면 동작하지 않는다고 판단한다.
- 모든 설정이 완료되면 Update 버튼을 클릭한다.
2) 서버 2대를 Node로 등록
- 웹서버 2대를 노드로 등록하고 이전에 설정한 모니터링 방식을 적용하려고 한다.
- Node를 등록하기 위해서 Local Traffic → Nodes → Creat를 클릭한다.
- Web_01의 IP주소를 설정한다.
- Health Monitors를 이전에 설정했던 항목으로 적용하기 위해서 Node Default로 설정한다.

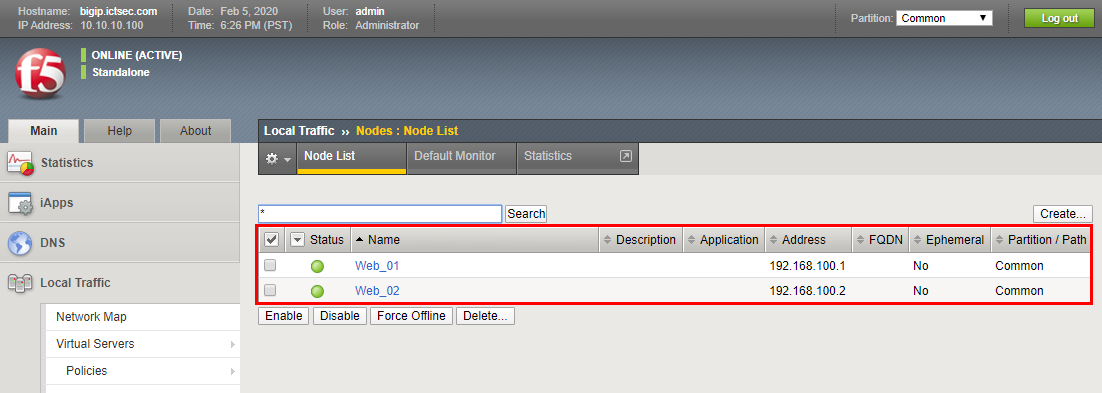

- Web_02도 등록하면 정상적으로 2개의 노드를 추가되었고 ICMP 패킷을 통해 정상적으로 동작 한다는것을 확인한다.
2.1) Node 등록 확인

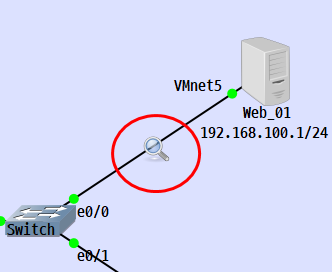

- 서버와 스위치 사이의 패킷을 Wireshark를 통해 확인한다.

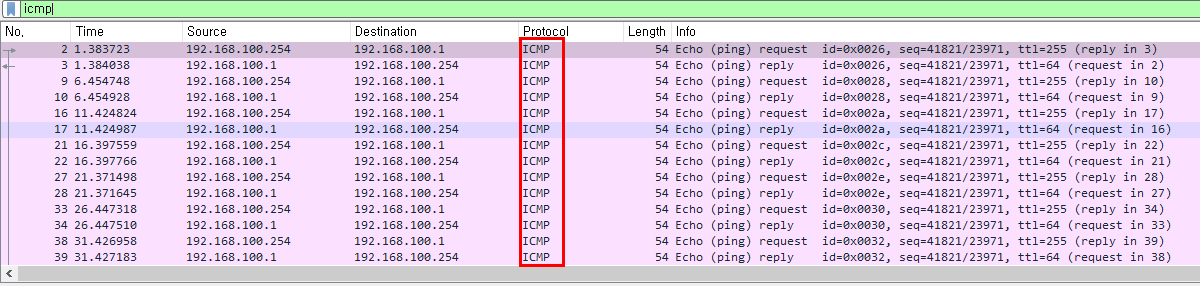

- 장비의 동작 상태를 확인하기 위해 5초마다 ICMP 패킷을 보내는 것을 확인할 수 있다.
3) 사용자 정의 Monitor 설정
- 추 후 Pool에서 Health Monitor에 모니터링 할 내용을 추가하기 위해 사용자 정의 Monitor를 설정한다.

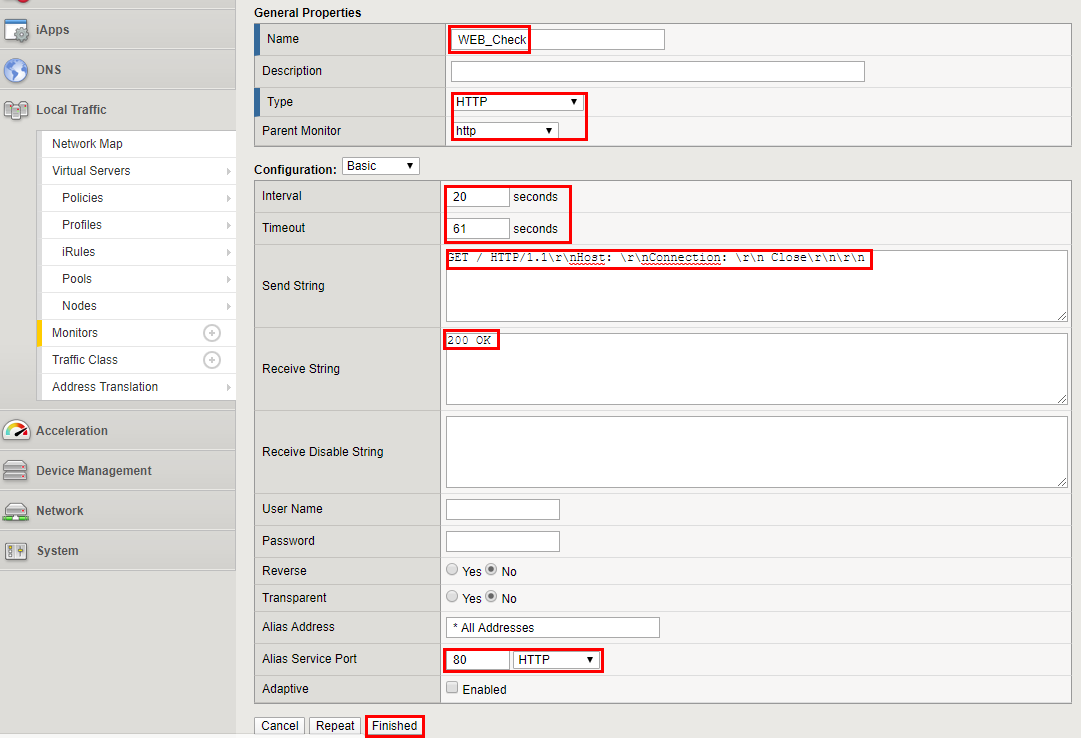

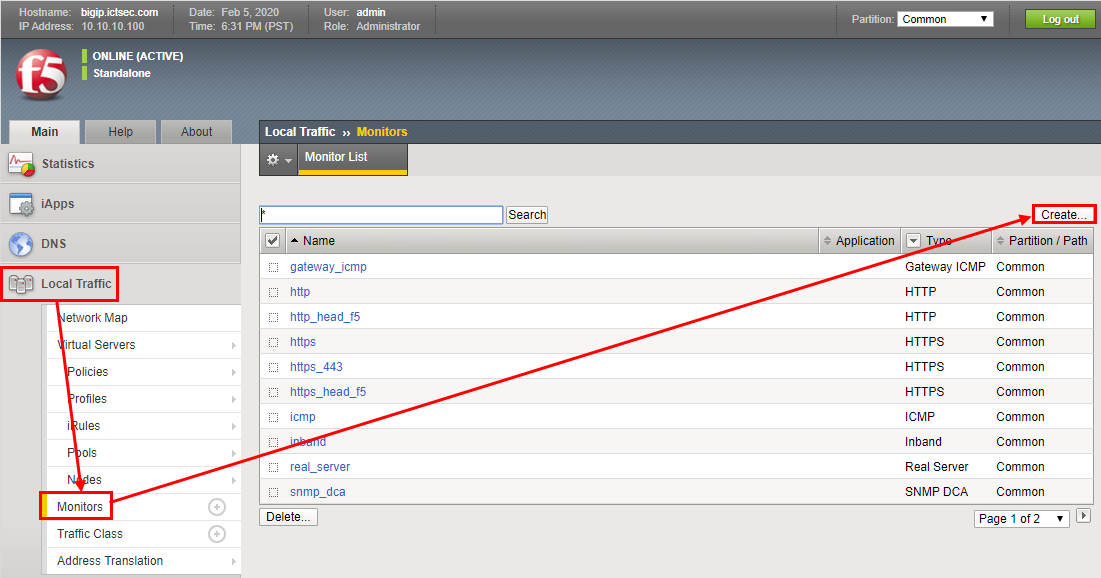

- Local Traffic → Monitors → Create를 클릭한다.
- HTTP 패킷을 요청 응답 하면서 장비가 동작하는지 확인한다.
- 20초 간격으로 HTTP 패킷을 보내고 만약 61초간 응답하지 않으면 장비가 동작하지 않는다고 판단한다.
- 요청하는 HTTP패킷은 HTTP 1.1 패킷을 통해서 Host헤더를 보내고 연결을 끊는다는 의미이다.
- 마지막에 2줄을 줄바꿈 하는 이유는 Head와 Body 사이에 1줄 공백이 존재하기 때문이다.
- 200 OK 응답 패킷이 오는지 확인한다.
- 해당 속성들을 설정 후 Finish 버튼을 클릭한다.

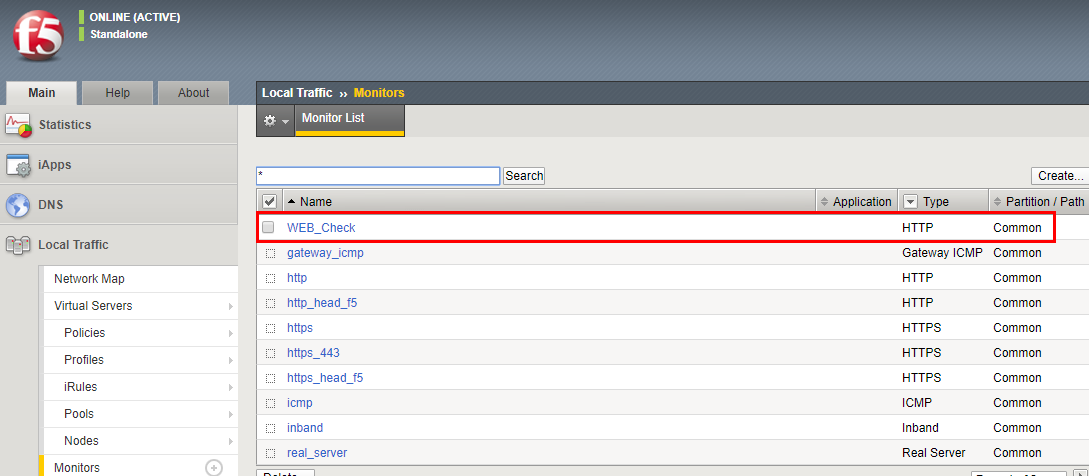

- 사용자가 임의로 설정한 Monitor가 등록된 것을 확인할 수 있다.
4) 서버 2대를 1개의 Pool로 등록
- 위에서 생성한 두개의 Node를 1개의 Pool로 생성 하려고 한다.

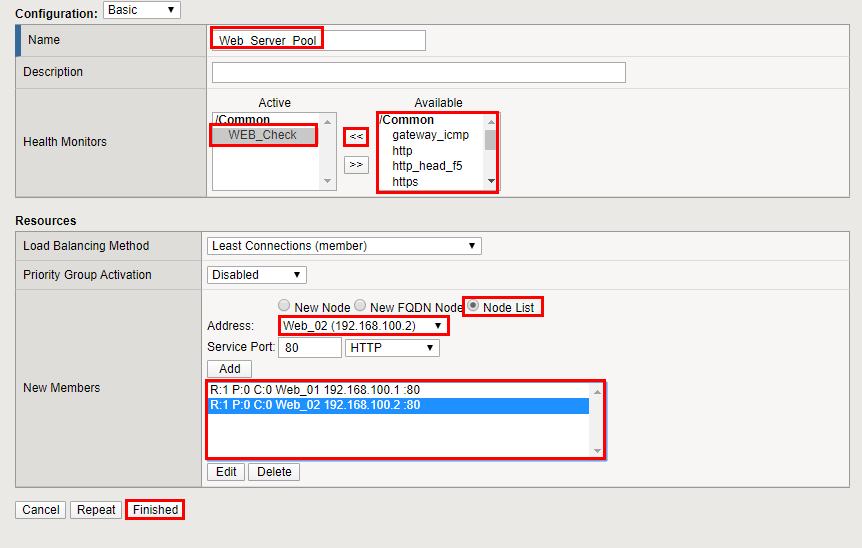

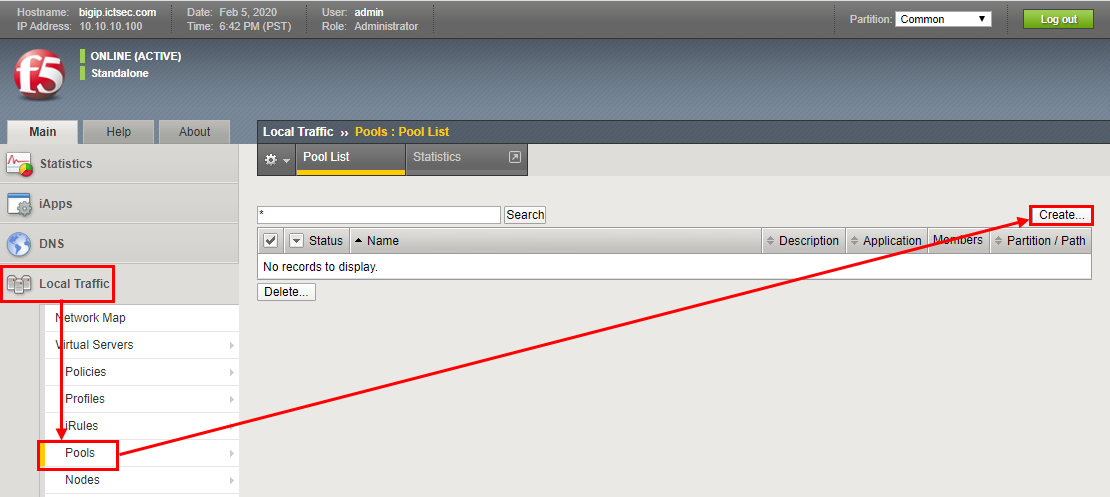

- Pool을 생성하기 위해서 Local Traffic → Pools → Create를 클릭한다.
- Health Monitor를 통해 이전에 사용자 정의 Monitor인 WEB_Check를 선택한다.

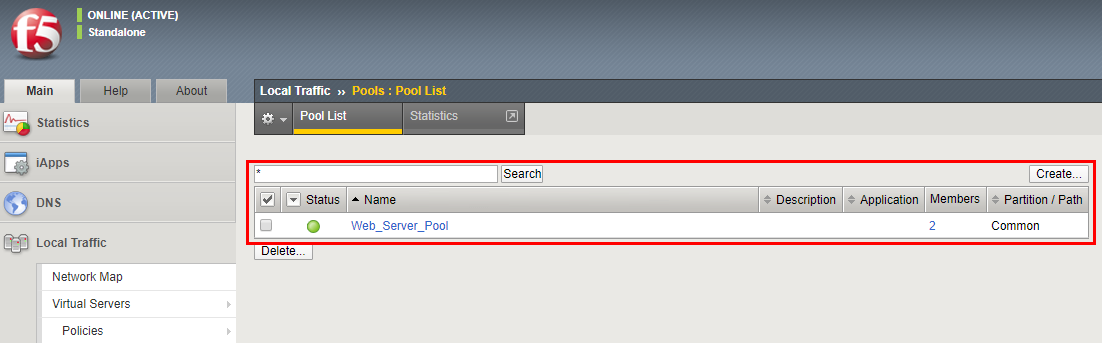

- 설정이 완료되면 정상적으로 하나의 Pool이 생성되었고 HTTP 패킷을 통해 정상 작동 하는것을 확인할 수 있다.
4.1) Pool 설정 확인
- 서버와 스위치 사이의 패킷을 Wireshark를 통해 확인한다.
- HTTP 요청 응답 패킷을 20초마다 주고 받는것을 확인할 수 있다.

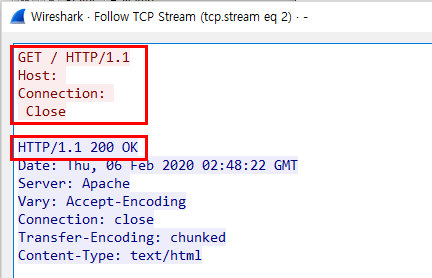

- TCP Stream을 확인해보면 사용자가 정의한 GET 메시지를 보내고 200 OK응답을 받는것을 확인할 수 있다.
5) Virtual Server 생성

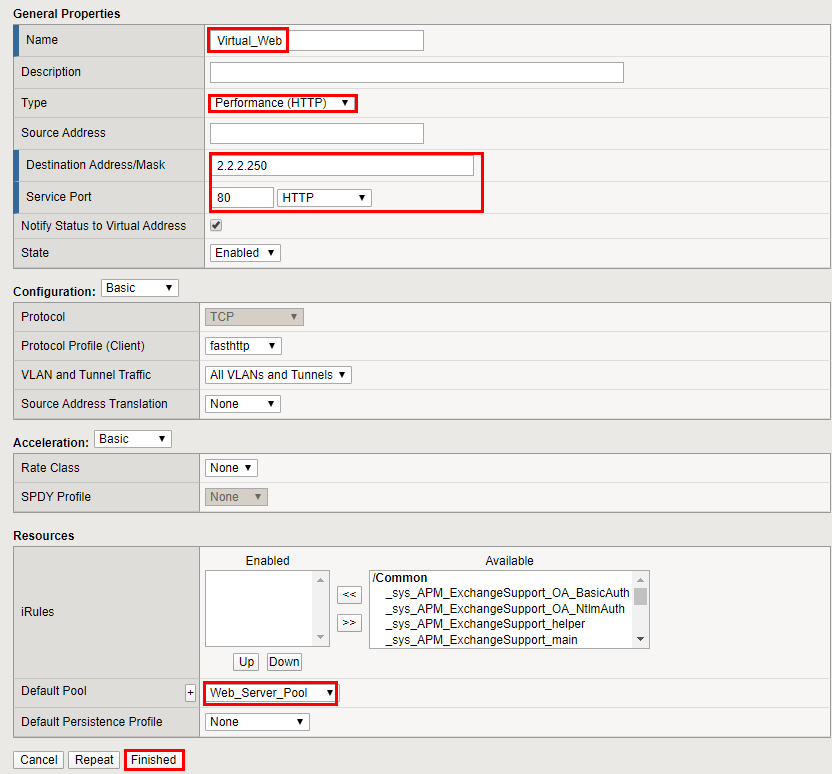

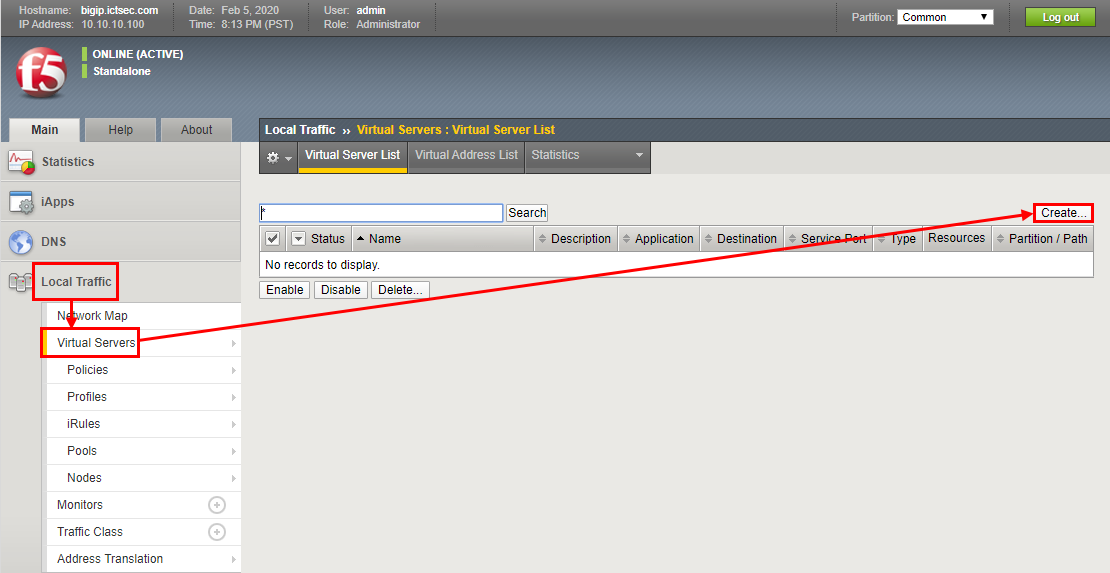

- Virtual Server를 생성하기 위해서 Local Traffic→ Virtual Servers → Create를 클릭한다.
- Load Balaning할 Pool을 이전에 생성한 Web_Server_Pool로 설정한다.
- Virtual Server IP 주소를 2.2.2.250 서비스 포트를 HTTP(80)으로 지정한다.

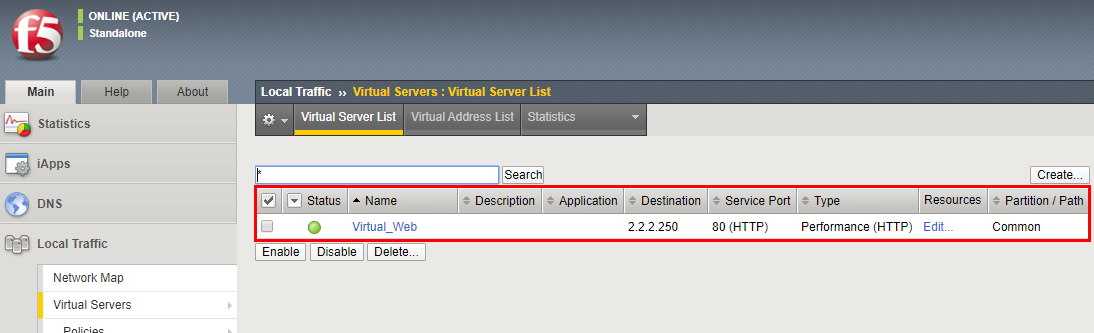

- 설정을 완료하면 Virtual Server가 생성된 것을 확인할 수 있다.
4. 설정 확인

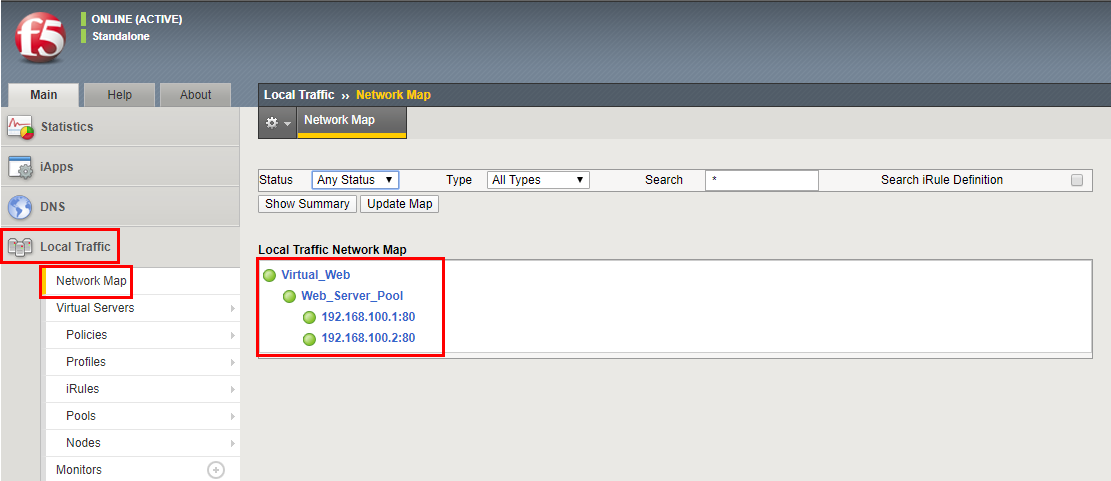

1) Network Map 확인
- 각 Node, Pool, Virtual Server가 Monitoring을 통해서 잘 동작하는지 확인할 수 있다.
2) Client에서 Virtual Server로 접속
- Client에서 Virtual Server IP 주소로 접속한다.
- 빨간색 영역은 Web01, 파란색 영역은 Web02로 동적 Road Balancing을 수행하는것을 확인할 수 있다.
3) 장비 장애 발생시 확인
- 부하분산이 잘 동작되는지 확인하기 위해서 Web01의 인터페이스를 다운 시킨다.

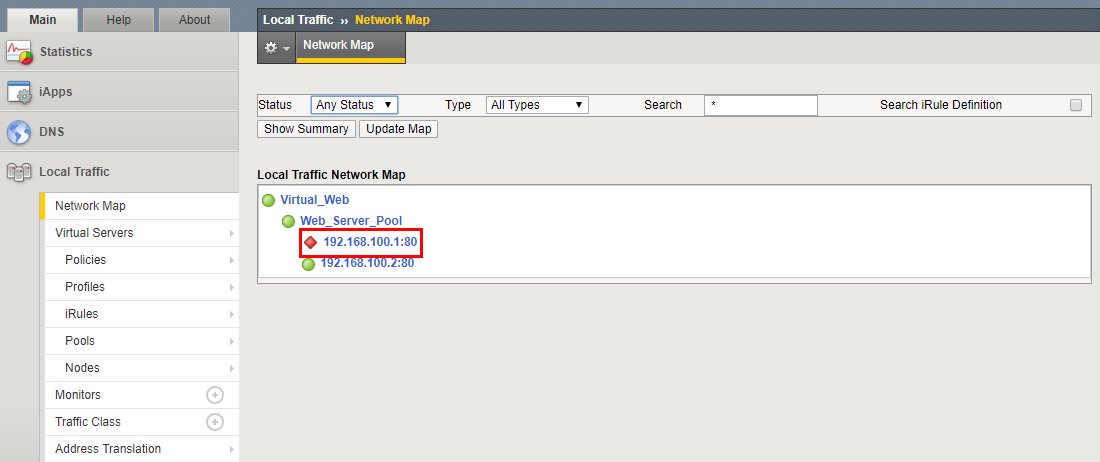

- ICMP 패킷을 응답받지 못해서 빨간색으로 바뀐것을 확인할 수 있다.

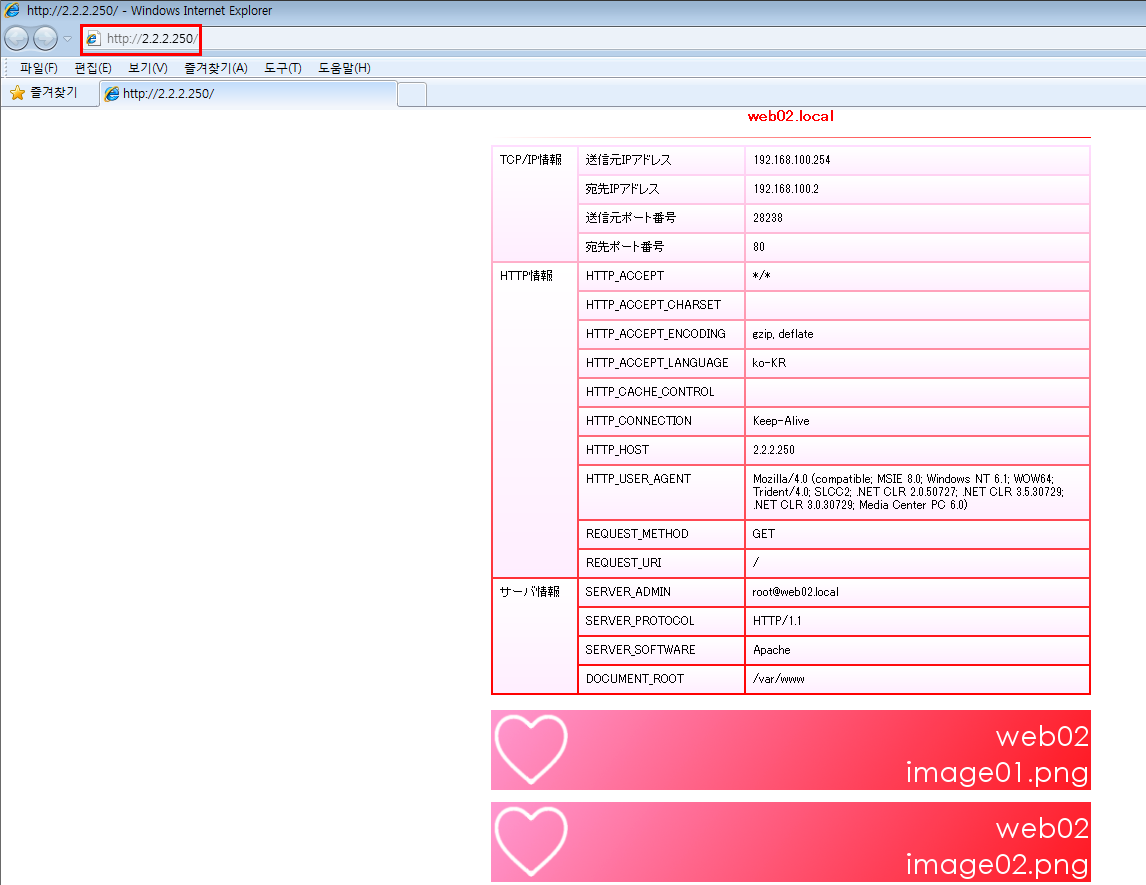

- Virtual Server IP주소로 접속하면 모든 정보를 Web02 서버로 부터 받아오는것을 확인할 수 있다.
4) 네트워크 트래픽 확인

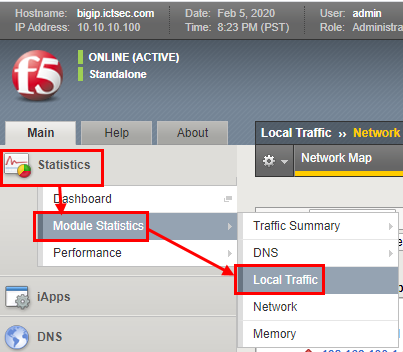

- 트래픽을 확인하기 위해서 Statistics → Module Statistics → Local Traffic을 클릭한다.
- Virtual Server, Pool, Node 등 다양한 트래픽 정보를 볼 수 있다.

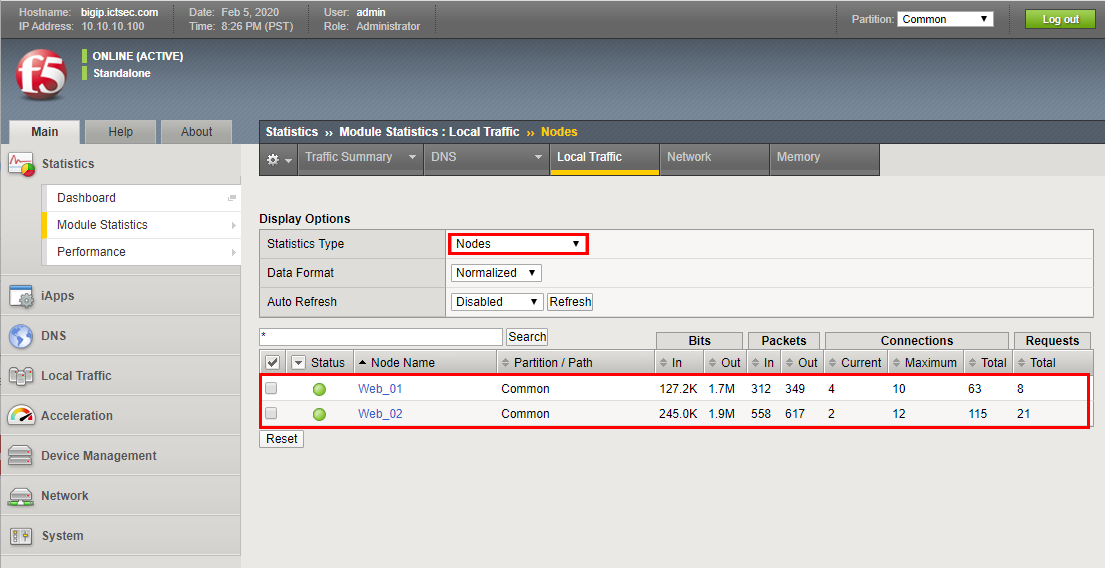

- Node 트래픽을 확인해 보면 각각 노드의 트래픽을 확인할 수 있다.
- 이전에 Web01 서버를 잠시 다운 시켜서 Web02의 트래픽이 더 많이 발생한것을 확인할 수 있다.
