Routing Loop 발생 원인

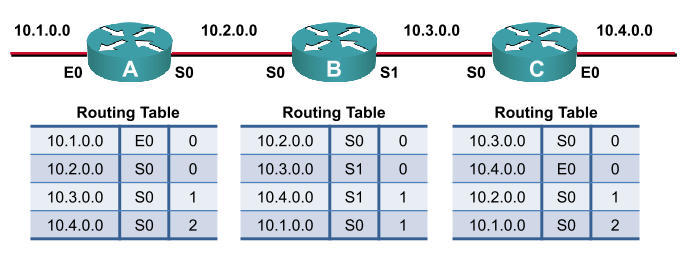

1) 초기설정

4개의 Network 대역이있고 각각 Router안의 Routing Table에는 4개의 Network대역 정보가 저장되어 있다.

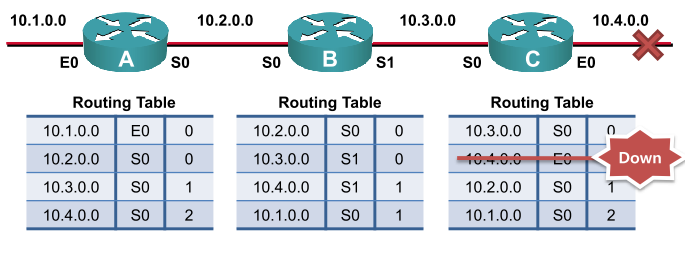

2) 10.4.0.0 network 단절

10.4.0.0 Network가 단절된 후에도 Distance Vector 방식을 사용하기 때문에 서로 Routing Table을 공유하게 된다.

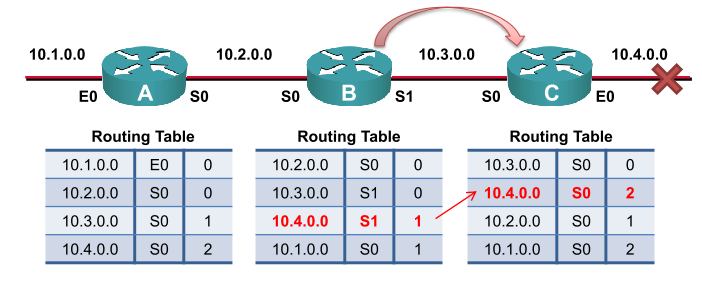

3) Routing Table 정보 교환

1) B라우터는 Routing Table정보를 교환하기 위해 C라우터에게 정보를 Routing Table 정보를 전송한다

2) C라우터는 B라우터의 10.4.0.0의 정보를 B라우터를 통해 도달할 수 있는 Network 정보로 인식해 Hop의 값을 2로 저장한다.

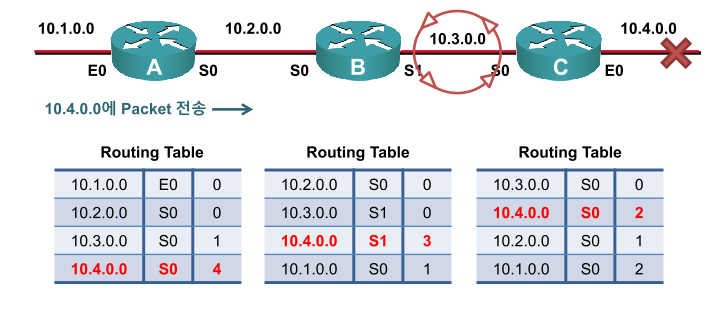

3) 모든 Routing Table 정보 교환

1) C라우터가 B라우터 그리고 A라우터에게 정보를 전달 하면서 이전 라우터를 통해 도달할 수 있는 Network 정보로 인식해 Hop Count를 1씩 증가 시킨다.



2) Hop Count가 16(Maximum)이되서야 10.4.0.0 Network가 다른 라우터에 도달할 수 없음을 인지하고 Routing Table에서 경로를 제거한다.



4) Loop 발생

Hop Count가 16이 되기전 각 라우터들은 Routing Table을 갱신 하게 되므로 그동안 Loop가 발생하게 된다.
