Router의 Best Path(최적 경로) 선택 조건



- Router는 목적지 Network로 향하는 경로가 다수 존재할 경우 Best Path를 선택하고, 해당 경로만 Routing Table에 등록하여 Packet 전송 경로로 사용한다.

- Static Route의 경우는 관리자가 직접 Best Path를 결정 후 해당 경로를 사용하도록 명령어를 입력한다.

- Dynamic Routing Protocol의 경우는 다음 조건들을 비교하여 Best Path를 출발지 Router가 자동으로 결정하게 된다.



1. AD(Administrative Distance) 값이 낮은 경로



- 각 Routing Protocol마다 정해져 있는 신뢰도를 의미한다. AD 값이 가장 낮은 경로가 Best Path로 결정된다.

 - 주로 목적지로 향하는 경로가 다수 존재하고, 해당 경로마다 서로 다른 Routing Protocol을 사용하는 경우 AD 값을비교하여 Best Path를 선택한다.

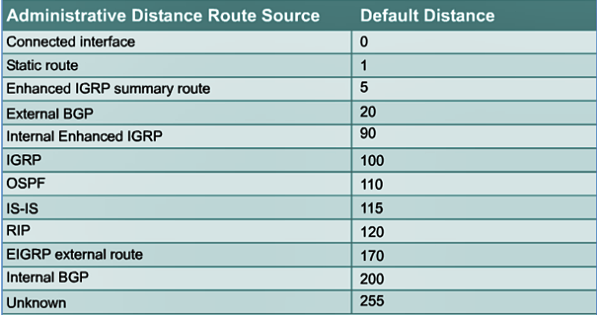

AD(Administrative Distance) 값

2. Metric이 낮은 경로



 - AD 값으로 Best Path를 선택할 수 없는 경우 Metric 값을 비교하여 Best Path를 결정한다.

 - 주로 다수의 경로가 동일한 Routing Protocol로 구성되어 있는 경우 Metric 값을 비교하여 Best Path를 결정하게 된다.

 - 각 Routing Protocol 마다 사용되는 Metric 조건이 다음과 같이 다르다.



         - RIP   : Hop-Count 사용. (속도 X)

         - EIGRP : Bandwidth / Delay / Reliability / Load 를 특정 공식에 대입한 결과 값을 사용.

         - OSPF  : Cost 사용. (Cisco 라우터의 경우 10^8/bandwidth 공식 사용)



- 일반적으로 다수의 경로가 존재하는 경우에는 AD 값과 Metric을 비교하여 Best Path를 하나만 선택하여

  Routing Table에 등록하게 된다.



- 하지만 AD 값과 Metric이 모두 동일한 경우에는 Best Path를 선택할 수 없기 때문에 양쪽 경로 모두를 Routing Table에 등록하게 된다.

- 이러한 경우를 Equal-Cost Load-Balancing이라고 표현한다.



Equal-Cost Load-Balancing 예시



  R       1.1.100.8 [120/1] via 1.1.100.1, 00:00:22, Serial0/0

                    [120/1] via 1.1.100.5, 00:00:20, Serial0/1



[120(AD 값)/1(Metric 값)]
