OSPF(Multi Area), RIPv2 구성
- R5, R6는 OSPF Area 1번에 속해 있는 Network이다.
- R1, R2, R3, R7은 Area 0번에 속해 있는 Network이다.
- R4, R8은 OSPF Area 2번에 속해 있는 Network이다.
- R9는 RIPv2에 속해 있는 Network이다.
- 해당 Network들이 통신될 수 있도록 연결
R1 Router 설정 (ABR)
|
conf t router ospf 1 router-id 1.1.1.1 net 1.1.1.1 0.0.0.0 area 0 net 1.1.100.1 0.0.0.0 area 0 net 1.1.100.18 0.0.0.0 area 1 ! |
- router ospf 1: ospf Area를 1번으로 설정한다.
- router-id 1.1.1.1: router ID를 1.1.1.1로 설정한다.
- net 1.1.100.1 0.0.0.0 area 0: 해당 Network는 같은 Network OSPF Area 0번에 속해 있으므로 1로 설정해 준다.
- net 1.1.100.18 0.0.0.0 area 1: 해당 Network는 다른 Network인 OSPF Area 1번에 속해 있으므로 1로 설정해 준다.
R2 Router 설정 (ABR)
|
conf t router ospf 1 router-id 2.2.2.2 net 2.2.2.2 0.0.0.0 area 0 net 1.1.100.2 0.0.0.0 area 0 net 1.1.100.10 0.0.0.0 area 1 ! |
R3 Router 설정 (ABR)
|
conf t router ospf 1 router-id 3.3.3.3 net 3.3.3.3 0.0.0.0 area 0 net 1.1.100.3 0.0.0.0 area 0 net 1.1.100.21 0.0.0.0 area 2 ! |
R4 Router 설정
|
conf t int fa 0/0 ip add 1.1.100.26 255.255.255.252 no shut ! router ospf 1 router-id 4.4.4.4 net 4.4.4.4 0.0.0.0 area 2 net 1.1.100.22 0.0.0.0 area 2 net 1.1.100.26 0.0.0.0 area 2 ! |
R5 Router 설정
|
conf t router ospf 1 router-id 5.5.5.5 net 5.5.5.5 0.0.0.0 area 1 net 1.1.100.9 0.0.0.0 area 1 net 1.1.100.14 0.0.0.0 area 1 ! |
R6 Router 설정
|
conf t router ospf 1 router-id 6.6.6.6 net 6.6.6.6 0.0.0.0 area 1 net 1.1.100.13 0.0.0.0 area 1 net 1.1.100.17 0.0.0.0 area 1 ! |
R7 Router 설정
|
conf t router ospf 1 router-id 7.7.7.7 network 7.7.7.7 0.0.0.0 area 0 network 1.1.100.4 0.0.0.0 area 0 ! |
R8 Router 설정 (ASBR)
|
conf t int lo 0 ip add 8.8.8.8 255.255.255.0 ! int fa 0/0 ip add 1.1.100.25 255.255.255.252 no shut ! int fa 0/1 ip add 1.1.100.30 255.255.255.252 no shut ! router ospf 1 router-id 8.8.8.8 net 8.8.8.8 0.0.0.0 area 2 net 1.1.100.25 0.0.0.0 area 2 ! router rip version 2 no auto-summary network 1.0.0.0 ! |
R9 Router 설정
|
conf t int lo 0 ip add 9.9.9.9 255.255.255.0 ! int fa 0/0 ip add 1.1.100.29 255.255.255.252 no shut ! router rip version 2 no auto-summary network 1.0.0.0 network 9.0.0.0 ! |
메모장으로 전체 Network 구성방법을 참조하였으니 참조 하시길 바랍니다.
R1 Router 에서 연결 설정 확인

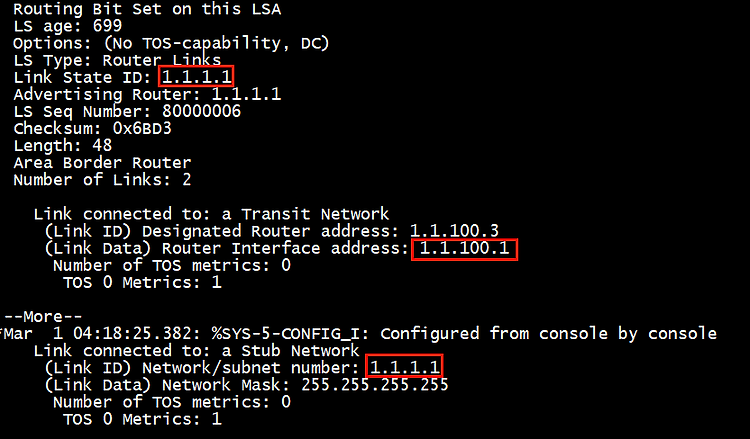

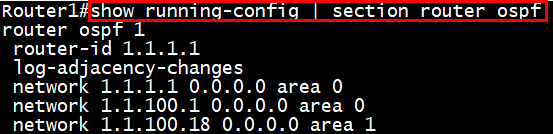

1. show running-config | section router ospf
2. show ip protocols
3. show ip ospf neighbor

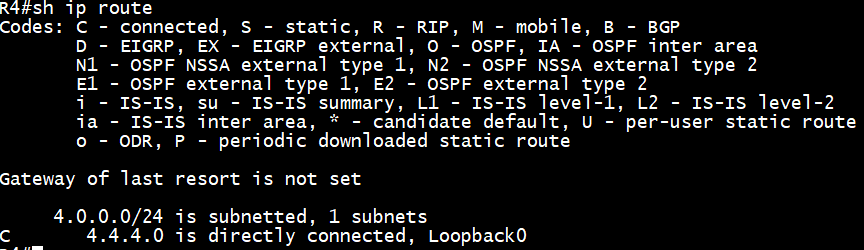

4. show ip route
- 위 처럼 구성을 했을 경우에 R8 Router는 OSPF 와 RIPv2둘다 설정이 되어 있어서 통신이 가능 하지만 나머지 라우터들은 서로 다른 Routing Protocol은 기본적으로 통신이 재대로 되지 않는다.
- 하지만 패킷분석을 해보면 R4 Router로 RIP 패킷이 가는것을 확인 할 수 있다.
- passive를 추가해 패킷이 이동하지 못하도록 설정한다.
R4 Router 설정
|
R4(config)#router rip R4(config-router)#passive-interface default R4(config-router)# R4(config-router)#no passive-interface fa0/1 |
재분배(Restribution)
- 모든 Router에서 RIPv2와 OSPF를 통신 하기 위해서 양쪽 Routing Protocol 정보를 모두 알고있는 ASBR(R8)에서 Restribution (재분배)를 설정할 경우 정보를 교환하는 것이 가능하다.
- 재분배 설정시 Routing Protocol 마다 사용되는 옵션이 각각 다르다.
- 다른 Routing Protocol에서 OSPF로 재분배 할 경우 subnets를 사용한다.
- 다른 Routing Protocol에서 RIP으로 재분배 할 경우 metric (임의의 Hop-Count)을 사용한다.
- 다른 Routing Protocol에서 EIGRP으로 재분배 할 경우 metric (임의의 Bandwidth, Delay, Relability, Load, MTU)을 사용한다.
R8 Router 설정( RIPv2 → OSPF)
|
R6(config)#router ospf 1 R6(config-router)# redistribute rip subnet |
redistribute rip: rip으로 받은 정보를 ospf로 넘기겠다는 의미이다.
(해당 명령만 넣으면 Classfull로 동작한다. subnet 옵션을 사용해야만 Classless로도 재분배가 가능하다.)
그러므로 redistribute rip subnet 으로 설정한다.

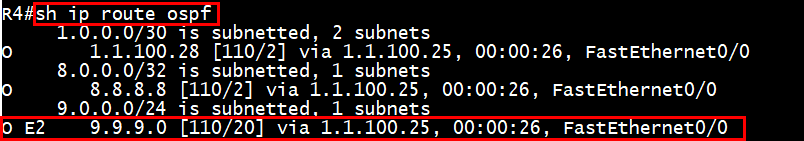

R4 Router에서 show ip route ospf로 확인
- 이렇게 구성하면 RIPv2에서 OSPF로는 변환이 되지만 OSPF에서 RIPv2로 변환이 되지 않아서 외부 라우터에서 9.9.9.9 IP로 Ping이 전달되지 않는다. 그러므로 OSPF에서 RIPv2로 재분배를 설정해야 한다.
R8 Router 설정 (OSPF → RIPv2)
|
R6(config)#router rip R6(config-router)#redistribute ospf 1 metric 2 |
- redistribute ospf 1 metric 2: ospf에서 rip으로 설정할 때 Hop-Count를 2로 설정한다.
(R9 까지만 전달해 주면 되므로 Hop-Count를 2로 설정한다.)
show running-config | section router
