Router에 NTP Server 등록하여 시간 동기화 설정하기



★NTP Protocol 개념을 확인하고 싶다면 아래 링크 클릭!★

https://peemangit.tistory.com/59

NTP(Network Time Protocol) 이란?





외부 NTP 서버에서 받아오기(CE Router)

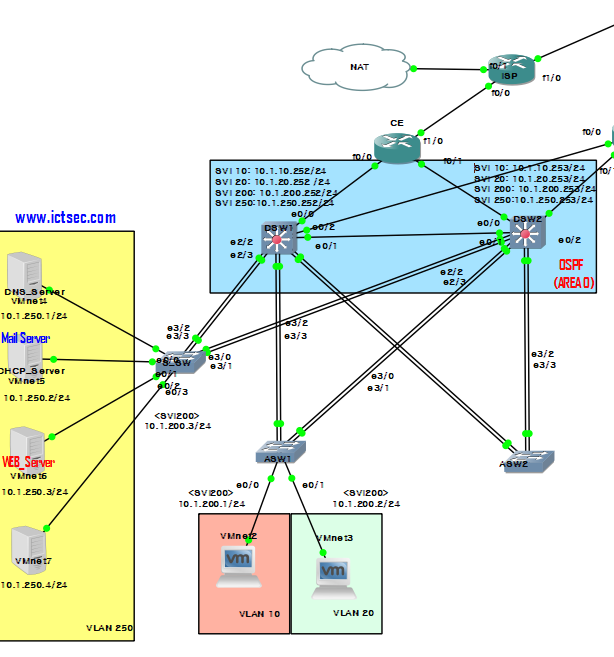

NTP LAB



-   CE Router에서 www.ictsec.com(10.1.250.3) Web서버 도메인을 등록한 후 외부 ntp 서버를 통해 시간을 동기화하려고 한다.



1. DNS 조회 등록





ip name-server 10.1.250.1: 일반 PC와 동일하게 Network Device의 경우도 DNS 조회를 통해 통신이 가능하도록 설정한다.

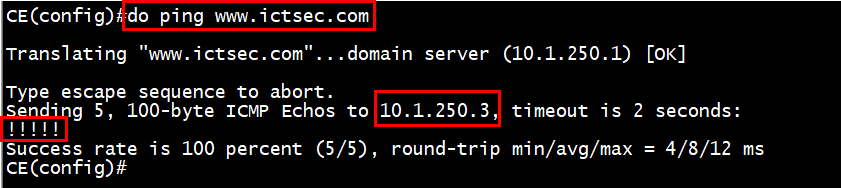

2. www.ictsec.com으로 잘연결 되었는지 ping test



-   ping www.ictsec.com 를 해보면 도메인을 DNS를 통해 IP주소를 알아오는 것을 확인할 수 있다.



3. time.windows.com으로 시간 동기화 설정



ntp server time.windows.com: window NTP 서버에서 시간 동기화를 실행한다.



4. 시간 확인





-   시간이 UTC 표준 시간대로 변경된 것을 확인할 수 있다.

-   NTP 서버는 자신이 조정한 시간을 알려주는 것이 아니라 세계 표준시를 Client들에게 알려주기 때문에 모든 NTP Client들은 각각 Timezone 설정을 입력해야만 해당 지역의 시간을 확인하는 것이 가능하다.

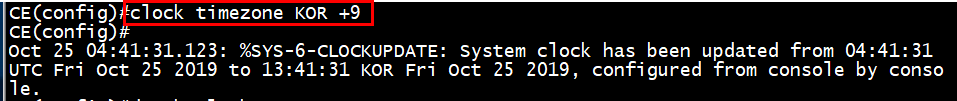

5. 시간대를 한국 표준 시간으로 변경한다.





6. 시간 확인





-   시간이 한국 시간대로 바뀐것을 확인할 수 있다.

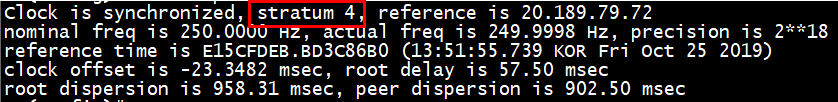

7. show ntp status 확인





-   stratum이 4인것을 확인할 수 있다 이 라우터에 연결된 라우터들은 stratum값이 5로 설정된다.



8. show ntp associations 확인

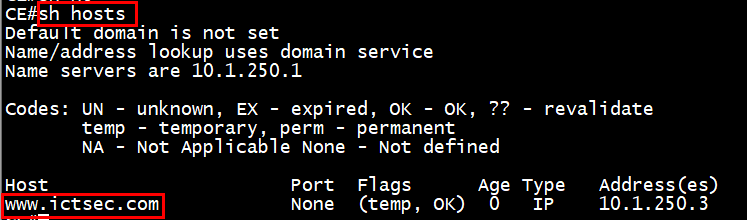

9. show hosts 확인





show hosts: DNS Cache 정보를 확인할 수 있다.

-  clear host * 명령어를 사용하여 DNS Cache정보를 초기화 하는것이 가능하다.





-   GNS 실습 시 IOU(L3 Switch)의 경우 NTP 동작에 오류가있다. 즉 시간을 동기화 받아오지 못한다. 하지만 GNS3 Router의 경우는 정상적으로 시간을 동기화 받는 것이 가능하다.

(즉, NTP Client Test는 GNS Router에서 수행한다)
