트랜스패런트 브리징(transparent bridging) 이란?

트랜스패런트 브리징(transparent bridging) 이란?



- 스위치의 주소록인 MAC Address Table은 관리자가 별도의 명령어를 입력하지 않아도 자동으로 생성되고 해당 정보로 통신이 가능하다.(Plug & Play)  여기에서 MAC Address Table은 관리자가 별도의 명령어를 입력하지 않아도 자동으로 생성되는 것이 트랜스패런트 브리징(transparent bridging)이다.



- Ethernet Switch의 가장 기본적이고 핵심적인 동작이다. MAC Address Table을 생성, 관리하면서 Frame 전송을 처리하는 역할을 수행한다.



- Learning / Flooding / Forwarding / Filtering / Aging 역할을 수행한다.



트랜스패런트 브리징(transparent bridging) 예시

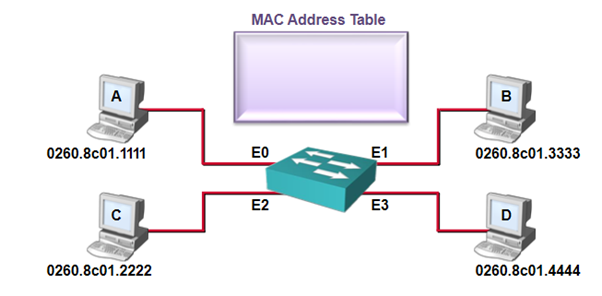

1) 초기 Mac Address Table

1)   초기에는 MAC Table이 비어있다.

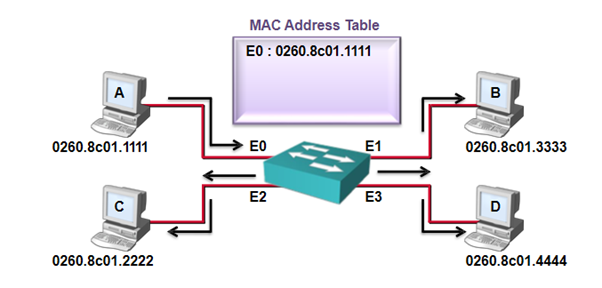

2) Host A가 Host B로 Frame전달

1)   Host A가 Host B에게 Frame을 전달한다

2)   Switch는 MAC Address Table이 비어 있기 때문에 Frame을 모든 포트로Flooding 한다

3)   Host A에서 온 Frame을 Flooding 하는 동안 스위치는 E0에 Host A의 MAC Address를 학습한다

4)   Host A에 대한 MAC Address Table정보는 Cache에 저장된다 (Aging Time 300초)

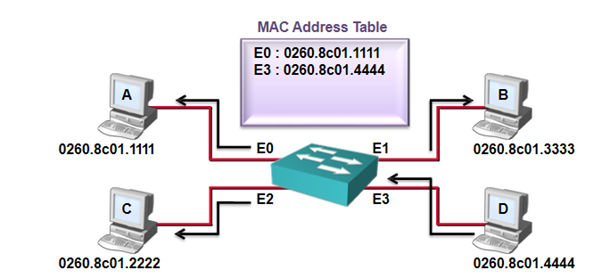

3) Host D 가 Host C 에게 Frame 을 전달

1)   Host D가 Host C에게 Frame을 전달한다

2)   Switch는 MAC Address Table에 목적지 MAC Address에 대한 정보가 없기 때문에 Frame을 전달된 포트를 제외한 모든 포트로 Flooding 한다

3)   Host D에서 온 Frame을 Flooding 하는 동안 스위치는 E3에 Host D의 MAC Address를 학습한다

4)   Host D에 대한 MAC Address Table 정보는 Cache에 저장된다 (Aging Time 300초)

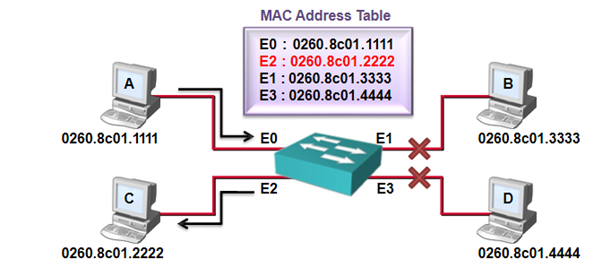

Host A 가 Host C에게 Frame을 전달

1)   Host A가 Host C에게 Frame을 전달한다

2)   Switch는 MAC Address Table에 목적지 MAC Address에 대한 정보를 찾아 해당하는 포트인 E2로 Frame을 전달한다

3)   E2에 대한 Aging Time이 초기화된다



- 한번 등록된 정보는 Aging Time(300초) 동안 유지되고 그 시간 동안 통신이 없으면 Table에서 정보가 사라진다.



트랜스패런트 브리징(transparent bridging) 실습

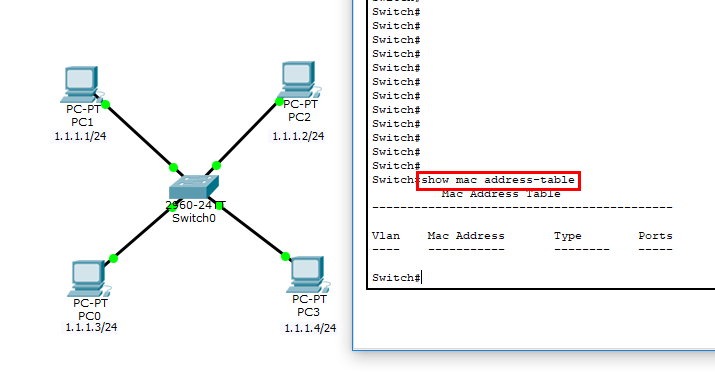

1) 초기 Mac Adress Table

1)    초기 Mac Address Table은 비어있다.

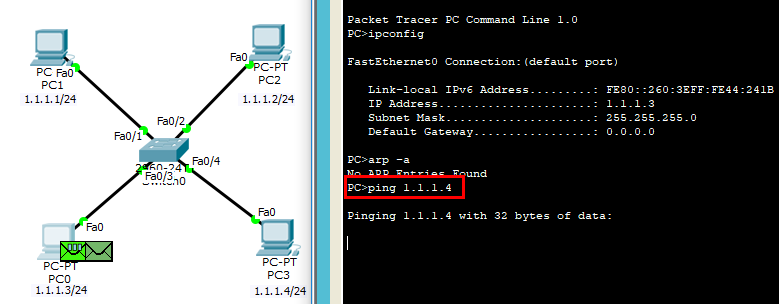

2) PC0의 정보 확인 및 PC3으로 Ping전송

1)   PC0의 IP는 1.1.1.3이고 아직 전송이 이루어지지 않아서 arp테이블이 비어있다.

2)   IP 1.1.1.4 (PC3)번으로 Ping을 전송한다.

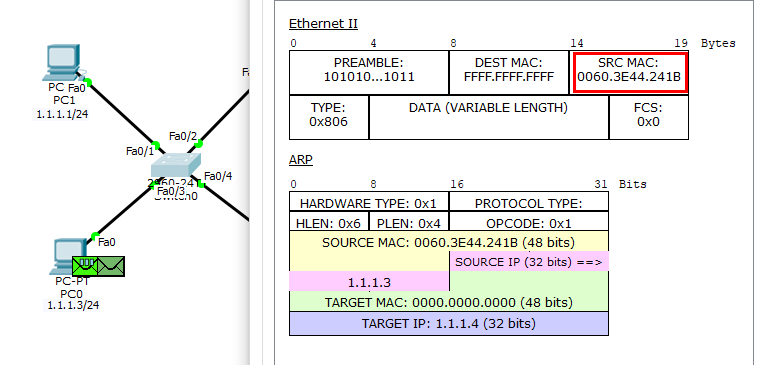

3) PC0의 Source Frame

 1) 스위치로 보내는 Frame 안에 목적지 MAC 주소가 담겨있다.

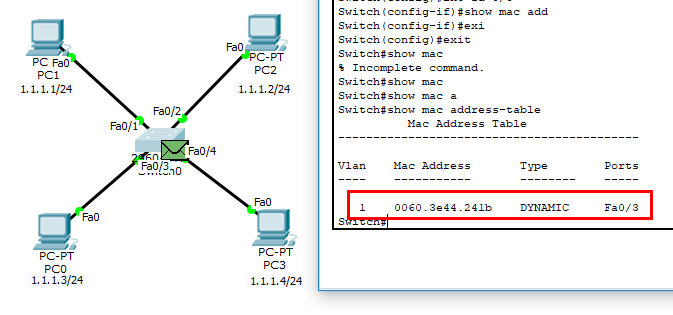

4) Switch Mac Adress Table

1)   Swich Mac Address Table에 PC0의 MAC Address가 저장된다.

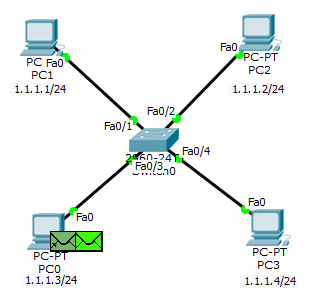

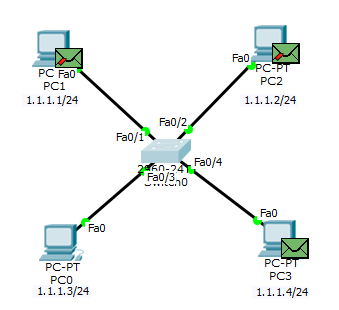

5) Flooding

1)   목적지 MAC주소를 찾기위해서 스위치에서 Flooding을 수행한다.



6) 목적지 MAC이있는 PC3으로 전송

1)   Flooding을 통해 받아온 정보를 통해 목적지 MAC에있는 PC3으로 Frame을 전달한다.

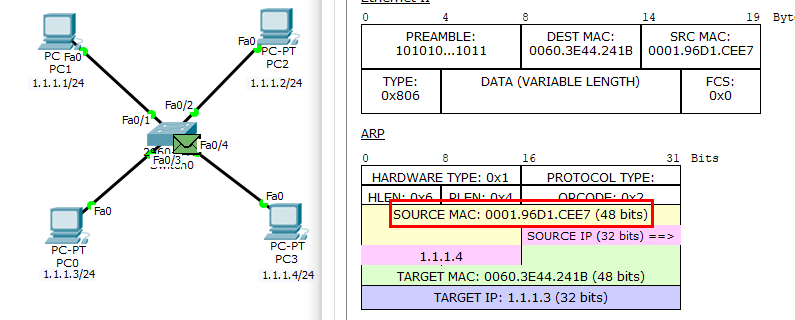

7) PC3번 에서 Switch로 Frane전달

1)  Swich Mac Address Table에 PC0, PC3번의 MAC Address가 저장된다.



8) 전송완료
